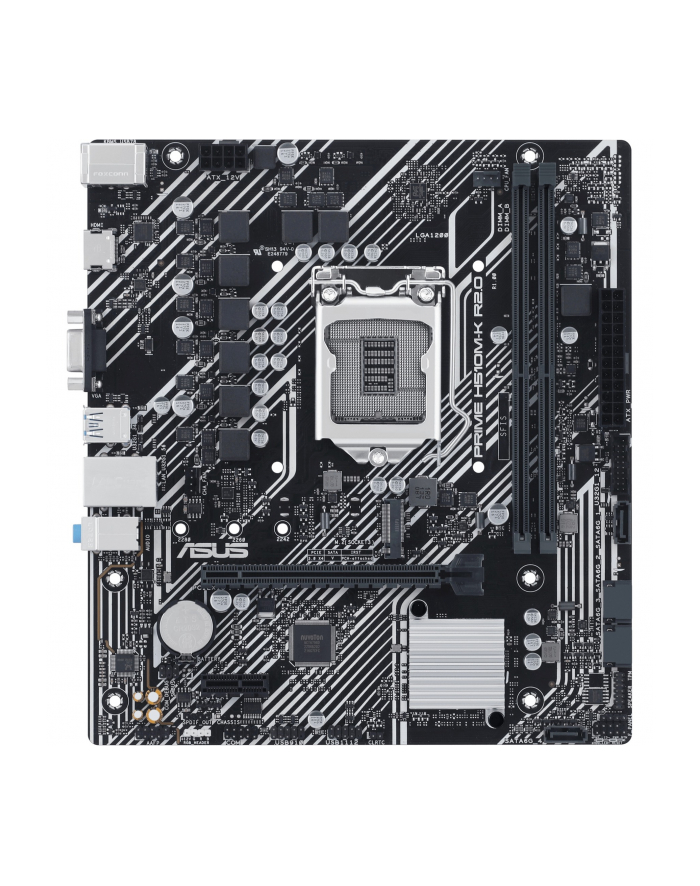

ASUS PRIME H510M-K R2.0 LGA1200 H470 M.2 HDMI VGA MB

Parametry techniczne produktu

Producent

ASUS

Nazwa typu

Płyty główne

Opis ogólny

Asus PRIME H510M-K R.2.0 /H470/DDR4/SATA3/M.2/USB3.0/PCIe4.0/s.1200/mATX

Gniazdo procesora

Socket 1200

Obsługiwane typy procesorów

• Intel Core i3 10th Generation
• Intel Core i5 10th Generation
• Intel Core i7 10th Generation
• Intel Core i9 10th Generation
• Intel Core i3 11th Generation
• Intel Core i5 11th Generation
• Intel Core i7 11th Generation
• Intel Core i9 11th Generation
• Intel Celeron™ (Socket 1200)
• Intel Pentium™ (Socket 1200)

Uwagi do procesora

• Obsługuje Intel® 14 nm CPU
• Obsługuje Intel® Turbo Boost 2.0 oraz Intel® Turbo Boost Max 3.0
• Obsługa Intel® Turbo Boost Max Technology 3.0 zalezy od wersji CPU

Format płyty

Micro-ATX

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Chipset płyty głównej

Intel® H470

Ilość złącz pamięci DDR3

0

Ilość złącz pamięci DDR4

2

Maksymalna wielkość pamięci

64 GB

Tryb pracy pamięci RAM

Dual Channel

Standard pamięci

• DDR4-3200 (OC)
• DDR4-3000 (OC)
• DDR4-2933
• DDR4-2800
• DDR4-2666
• DDR4-2400
• DDR4-2133

Uwagi do pamięci RAM

• 10th Gen Intel® Core™ i7/i9 processors support 2933/2800/2666/2400/2133
• natively, others will run at the maximum transfer rate of DDR4 2666
• 11th Gen Intel® processors support 3200(OC)/3000(OC)/2933/2800/2666/2400/
• 2133
• Supported memory types, data rate (speed), and number of DRAM modules vary
• depending on the CPU and memory configuration, for more information please
• refer to CPU/Memory Support list under the Support tab of product
• information site or visit https://www.asus.com/support/

Zintegrowany kontroler ATA (IDE)

Brak

Zintegrowany kontroler SATA

Chipset+CPU: 4x SATA III 6Gb/s + 1x M.2

Uwagi do kontrolera SATA

M.2 slot (Key M), type 2242/2260/2280 (supports PCIe 3.0 x4 & SATA modes)

Wbudowana karta graficzna

Brak lub Intel® UHD Graphics / Intel® Xe Graphics (zależy od procesora)

Gniazda karty graficznej

• D-Sub
• HDMI

Uwagi do karty graficznej

• Graphics specifications may vary between CPU types
• Only Intel® 11th Gen processors support HDMI™ 2.1 with max. resolution
• of 4K@60Hz, others will only support HDMI™ 1.4 with
• max. resolution of 4K@30Hz. Please refer to www.intel.com for any updates

Zintegrowana karta dźwiękowa

Realtek ® 7.1 Surround Sound High Definition Audio CODEC

Gniazda karty dźwiękowej

• Wewnętrzne gniazdo audio przedniego panelu
• Wewnętrzne gniazdo S/PDIF
• 3x Audio Jack

Uwagi do karty dźwiękowej

• 24-Bit/192 kHz playback
• Audio Shielding
• Premium audio capacitors
• Dedicated audio PCB layers
• A chassis with an HD audio module in the front panel is required to
• support 7.1 Surround Sound audio output

Złącza PCI Express x16

1

Złącza PCI Express x4

0

Złącza PCI Express x1

1

Złącza PCI 32-bit/33MHz

0

Uwagi do złącz PCI

• Intel® 11th & 10th Gen Processors:
• Intel® 11th Gen processors support PCIe 4.0 x16
• Intel® 10th Gen processors support PCIe 3.0 x16
• Intel® H470 Chipset :
• 1 x PCIe 3.0 x1 slot

Port LAN

1x Gigabit LAN 100/1000 Mb/s (Realtek®)

Maksymalna ilość portów USB 2.0

6

Maksymalna ilość portów USB 3.x

6

Porty USB na panelu tylnym

4x USB 3.0 + 2x USB 2.0

Gniazda USB na płycie głównej

2x USB 2.0 (4 porty) + 1x USB 3.0 (2 porty)

Port PS/2

Port combo klawiatury/myszy PS/2

Port szeregowy (COM)

1x wewnętrzne gniazdo portu COM

Port równoległy (LPT)

Brak

Inne porty i gniazda

• RGB Header(s)
• Gniazdo modułu TPM
• CPU Fan
• Chassis/Water Pump Fan Connector
• Clear CMOS header

Gniazdo zasilania

ATX (24-pin) + ATX12V (8-pin)

Wymiary [S x W] (mm)

226 x 203

Opakowanie

BOX

Wyposażenie dodatkowe

• 2x SATA 6Gb/s cables, 1x I/O Shield, 1x M.2 ANCHOR
• 1x User guide

Cechy

PRIME H510M-K R.2.0;mATX

Informacje dodatkowe

Operating System: Windows 10 64bit
