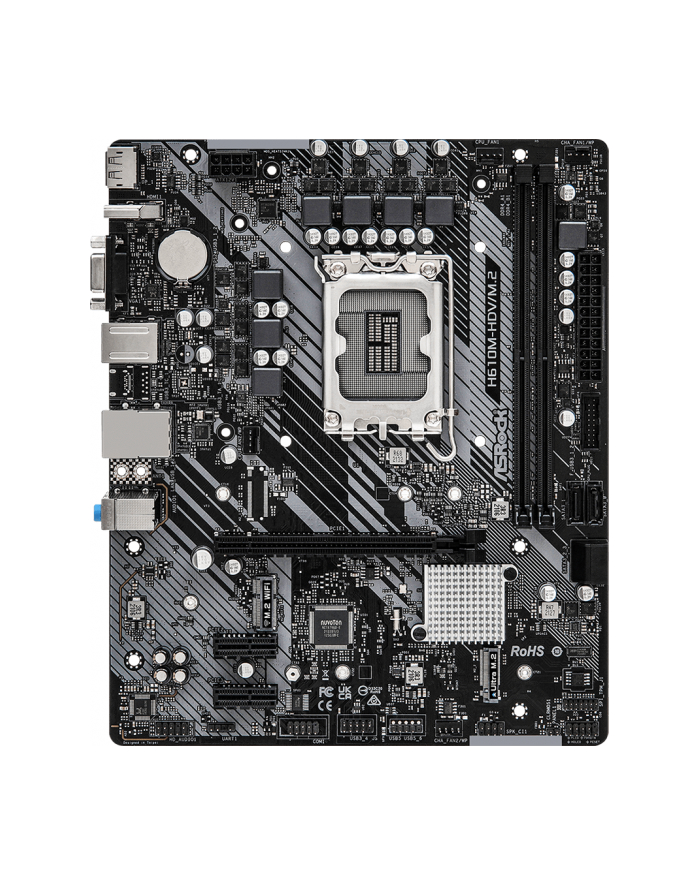

asrock Płyta główna H610M-HDV/M.2 R2.0 s1700 2DDR4 DP/HDMI mATX

Parametry techniczne produktu

Opis

Digi Power

W przeciwieństwie do tradycyjnych płyt głównych wykorzystujących analogowe systemy zasilania, nasza konstrukcja wykorzystuje cyfrowy PWM (Modulacja szerokości impulsów), dzięki czemu dostarcza do procesora napięcie w sposób bardziej efektywny, z o wiele niższą amplitudą wahań. Pozwoliło to na zdecydowane zwiększenie stabilności i wydłużenie żywotności płyty głównej.

Ultra M.2 32Gb/s (PCIe Gen3 x4)

Złącze PCIe Gen3 x4 Ultra M.2 oferuje transfer danych do 32Gb/s.

3 wyjścia graficzne

Ta pływa wyposażona jest w trzy najczęściej wykorzystywane typy wyjść wideo: D-Sub + DisplayPort + HDMI.

HDMI 4k @60Hz

Obsługa rozdzielczości 4K przy odświeżaniu 60 Hz. Im wyższy bitrate materiału oraz wyższa liczba klatek na sekundę, tym bardziej płynny i dokładny obraz na ekranie.

Full Spike Protection

Niektóre delikatne elementy cyfrowe na płycie głównej są wrażliwe na przepięcia, a wyższe natężenie może spowodować natychmiastową usterkę twojego systemu. ASRock Full Spike Protection zawiera różne technologie chroniące elementy płyty głównej przed uszkodzeniem przez te niespodziewane skoki napięcia.

Model

H610M-HDV/M.2 R2.0

Gniazdo procesora

LGA1700

Rodzina procesora

Intel Core

Generacja procesora

• Dwunasta,
• Czternasta,
• Trzynasta

Zintegrowany procesor

Nie

Producent chipsetu MB

Intel

Chipset

Intel H610

Rodzaj pamięci

DDR4

Liczba gniazd DDR4

2

Częstotliwość szyny pamięci

3200 MHz

Maks. wielkość pamięci

64 GB

Gniazda rozszerzeń

• 1 x PCIe 4.0 x 16,
• 1 x PCIe 3.0 x 1,
• 1 x M.2

Maksymalna ilość urządzeń SATA

4

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

Chipset:

• 1 x Ultra M.2 Socket (M2_2, Key M), supports type 2242/2260/2280 PCIe Gen3x4 (32 Gb/s) mode*
• 4 x SATA3 6.0 Gb/s Connectors

CPU:

• 1 x PCIe 4.0 x16 Slot (PCIE2), supports x16 mode*

Chipset:

• 1 x PCIe 3.0 x1 Slot (PCIE1)

Grafika

• Intel Xe Architektura Graficzna (Gen 12)
• Three graphics output options: D-Sub, HDMI and DisplayPort 1.4
• Wsparcie Kompatybilnego HDMI 2.1 TMDS z maksymalną rozdzielczością 4K x 2K (4096x2160) @ 60Hz
• Supports DisplayPort 1.4 z DSC (skompresowany) max. Rozdzielczośćup to 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz
• Supports D-Sub with max. Rozdzielczośćup to 1920x1200 @ 60Hz
• Wsparcie HDCP 2.3 z Kompatybilnymi HDMI 2.1 TMDS oraz DisplayPort 1.4

Karta dźwiękowa

• 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
• Supports Surge Protection

Interfejs sieciowy

• PCIE x1 Gigabit LAN 10/100/1000 Mb/s
• 1 x Realtek RTL8111H
• Supports Wake-On-LAN
• Supports Lightning/ESD Protection
• Supports Energy Efficient Ethernet 802.3az
• Supports PXE

Porty USB na tylnym panelu

6

Porty USB do wyprowadzenia z płyty

4

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

4

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

0

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x Line Out (zielony / headphones),
• 1 x Line In (błękitny),
• 1 x RJ-45,
• 1 x DisplayPort,
• 1 x HDMI,
• 1 x MIC (różowy / microphone),
• 4 x USB 2.0,
• 1 x PS/2 Klawiatura/Mysz Combo,
• 2 x USB 3.2 Gen 1 Type-A,
• 1 x D-Sub

Złącza dostępne na płycie

• 1 x 4pin wentylator procesora,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 1 x USB 3.2 Gen 1 Type-A,
• 1 x USB 2.0/1.1,
• 1 x 8pin 12V zasilanie,
• 1 x Czujnik otwarcia obudowy (chassis intrusion),
• 1 x Przedni panel audio,
• 1 x TPM,
• 1 x 24pin ATX zasilanie

Bios

• 128Mb AMI UEFI Legal BIOS with multilingual GUI support
• ACPI 6.0 Compliant wake up events
• SMBIOS 2.7 Support
• CPU Core/Cache, CPU Core/Cache Load-Line, CPU GT, CPU GT Load-Line, DRAM, +0.82V PCH, +1.05V PCH, VCCIN AUX, +1.8V PROC, +1.05V PROC Voltage Multi-adjustment

Format płyty

micro ATX

Wymiary

22.0 cm x 19.3 cm

Akcesoria w zestawie

• Osłona panelu I/O
• 2 × przewody danych SATA
• 1 × śruba do gniazda M.2

Obsługiwane systemy operacyjne

• Windows 11,
• Windows 10

Oprogramowanie

ASRock Motherboard Utility (A-Tuning)

Uwaga

CE+WEEE
