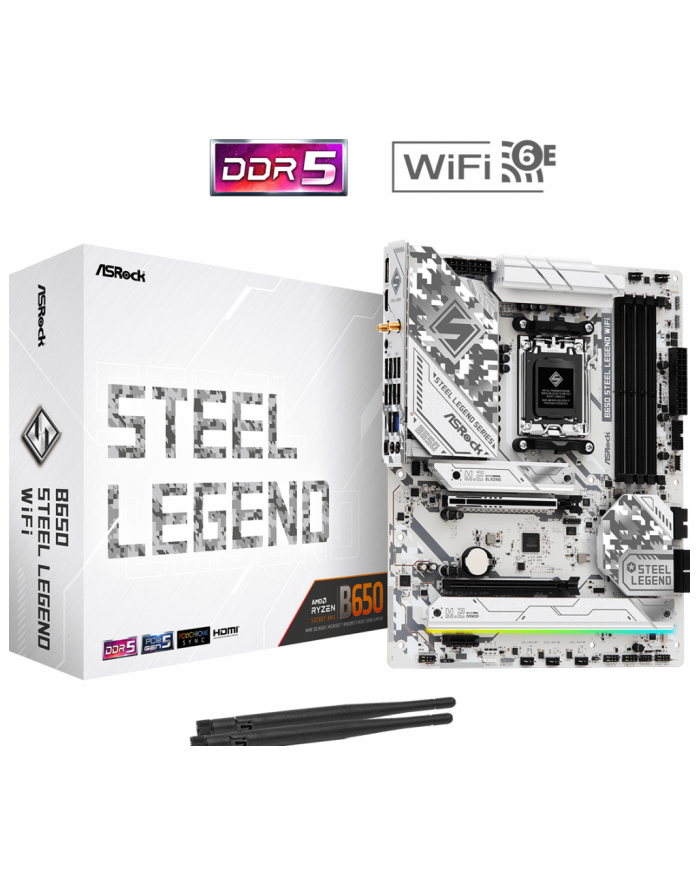

asrock Płyta główna B650 STEEL LEGEND WIFI AM5 4DDR5 HDMI/DP M.2 ATX

Parametry techniczne produktu

Opis

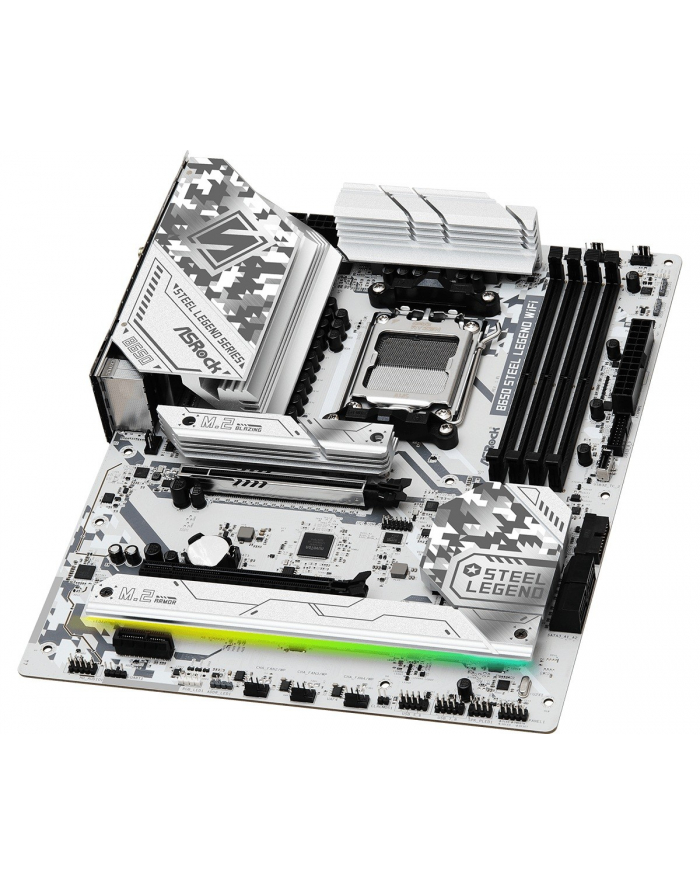

Płyta główna B650 Steel Legend WiFi

• Obsługuje procesory AMD Ryzen serii 9000, 8000 i 7000 z gniazdem AM5
• 14+2+1 faz zasilania, 80A Dr.MOS dla Vcore
• 4 moduły DIMM DDR5
• Obsługuje Dual Channel, do 7200+ (OC)
• 1 PCIe 5.0 x16, 1 PCIe 3.0 x16, 1 PCIe 4.0 x1
• Opcje wyjść graficznych: 1 HDMI, 1 DisplayPort
• Kodek audio Realtek ALC4082 7.1 CH HD, Nahimic Audio
• 4 SATA3, 1 Blazing M.2 (PCIe Gen5x4), 2 Hyper M.2 (PCIe Gen4x4)
• 1 USB 3.2 Gen2x2 Type-C (z tyłu)
• 1 USB 3.2 Gen1 Type-C (z przodu)
• 1 USB 3.2 Gen2 Type-A (z tyłu)
• 8 USB 3.2 Gen1 Type-A (4 z tyłu, 4 z przodu)
• 8 portów USB 2.0 (4 z tyłu, 4 z przodu)
• Karta sieciowa Dragon 2,5G
• 802.11axe Wi-Fi 6E + Bluetooth
• Obsługuje Automatyczny Instalator Sterowników ASRock, BIOS Flashback

Model

B650 Steel Legend WiFi

Gniazdo procesora

Socket AM5

Rodzina procesora

AMD Ryzen

Zintegrowany procesor

Nie

Producent chipsetu MB

AMD

Chipset

AMD B650

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

4

Maks. wielkość pamięci

256 GB

Gniazda rozszerzeń

• 1 x PCIe 5.0 x16,
• 1 x PCIe 3.0 x 16,
• 1 x PCIe 4.0 x 1

Maksymalna ilość urządzeń SATA

4

Maksymalna ilość urządzeń ATA

0

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

CPU:

• 1 x Blazing M.2 Socket (M2_1, Key M), obsługuje typ 2260/2280 PCIe Gen5x4 (128 Gb/s) mode*
• 1 x Hyper M.2 Socket (M2_3, Key M), obsługuje typ  2260/2280 PCIe Gen4x4 (64 Gb/s) mode*

Chipset:

• 1 x Hyper M.2 Socket (M2_2, Key M), obsługuje typ 2230/2260/2280 PCIe Gen4x4 (64 Gb/s) mode*
• 2 x SATA3 6.0 Gb/s Connectors**

ASMedia ASM1061:

• 2 x SATA3 6.0 Gb/s Connectors

* Obsługa bootowania z dysków NVMe SSD
** Jeśli zajęte są porty SATA3_0 i SATA3_1, tryb PCIE2 zostanie obniżony do trybu x2

Grafika

Integrated AMD RDNA graphics (Wsparcie może się różnić w zależności od CPU)

• 1 x HDMI 2.1 TMDS/FRL Kompatybilny z 8G, obsługuje HDR, HDCP 2.3 and max. Rozdzielczośćup to 4K 120Hz
• 1 x DisplayPort 1.4 z DSC (skompresowany), obsługuje HDCP 2.3 and max. Rozdzielczośćup to 4K 120Hz

Karta dźwiękowa

Karta dźwiękowa HD 7.1 z ochroną Treści (kodek audio Realtek ALC4082)

• Oddzielne warstwy PCB dla kanału audio lewego i prawego
• Pomiar impedancji na tylnym porcie wyjściowym
• Dźwięk Nahimic

Interfejs sieciowy

• Bluetooth,
• 1 x 10/100/1000/2500 Mbit/s,
• Wi-Fi 802.11a/b/g/n/ac/ax/axe

Porty USB na tylnym panelu

10

Porty USB do wyprowadzenia z płyty

8

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

9

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

2

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 1 x Przycisk BIOS Flash,
• 4 x USB 2.0,
• 4 x USB 3.0,
• 1 x USB 3.2 Gen 2 Type-A,
• 1 x DisplayPort,
• 1 x HDMI,
• 1 x MIC (przód),
• 1 x RJ-45,
• 1 x S/PDIF,
• 2 x SMA,
• 1 x USB 3.2 Gen 2 Type-C

Złącza dostępne na płycie

• 1 x 4pin wentylator procesora,
• 2 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 2 x USB 2.0/1.1,
• 2 x USB 3.0,
• 1 x USB 3.2 Gen 1 Type-C,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 1 x TPM,
• 1 x Przedni panel audio

Bios

256Mb AMI UEFI Legal BIOS with GUI support

Format płyty

ATX

Wymiary

30.5 x 24.4 cm

Akcesoria w zestawie

• 1 x Instrukcja Obsługi
• 2 x kable danych SATA
• 2 x anteny ASRock WiFi 2,4/5/6 GHz
• 3 x śrubki do gniazd M.2
• 1 x dystans do gniazda M.2

Obsługiwane systemy operacyjne

• Windows 10,
• Windows 11

Oprogramowanie

Software

• ASRock Motherboard Utility (A-Tuning)
• ASRock Dragon 2.5G LAN Software
• ASRock Polychrome SYNC

UEFI

• ASRock Full HD UEFI
• Automatyczny Instalator Sterowników ASRock
• ASRock Funkcja Instant Flash

Uwaga

CE+WEEE
