tp-link Przełącznik zarządzalny SX6632YF agregujący L3 Omada, stackowalny, 26 slotów SFP+ 10G, 6 slotów SFP28 25G

Parametry techniczne produktu

Opis

Zarządzalny przełącznik agregujący L3 Omada, stackowalny, 26 slotów SFP+ 10G, 6 slotów SFP28 25G

• 26 slotów SFP+ 10G, 6 slotów SFP28 25G
• Wydajność przełączania 820 Gb/s
• Fizyczne stackowanie dla redundacji i lepszej wydajności
• Funkcje L3: RIP, OSPF, ECMP, VRRP, PIM-DM, DHCP Serwer/Relay
• Strategie bezpieczeństwa: ACL, Ochrona portów, Ochrona przed atakami DoS, 802.1X
• Zwiększona dostępność dzięki możliwości zastosowania dwóch zasilaczy*, VRRP i ERPS
• Scentralizowane zarządzanie w Chmurze przez kontroler Omada SDN
• Autonomiczne zarządzanie przez interfejs Web, CLI, SNMP, RMON

* Przełącznik jest dostarczany fabrycznie z jednym modułem zasilającym PSM550-AC. W przypadku chęci wykorzystania drugiego gniazda zasilacza, należy osobno dokupić kolejny zasilacz.

Zastosowanie produktu
Omada SX6632YF to zarządzalny przełącznik warstwy 3 z portami światłowodowymi, który oferuje Routing L3, wysoką prędkość przewodową 25 Gb/s, stackowanie i redundantne zasilanie, spełniając potrzeby warstwy konwergencji. Jest wyposażony w 6 slotów SFP28 o prędkości 25 Gb/s, 26 slotów SFP+ o prędkości 10 Gb/s i możliwość fizycznego stackowania. Wysoki poziom zabezpieczeń i zaawansowane funkcje zarządzania sprawiają, że ten przełącznik zapewnia niezawodną wydajność w zastosowaniach SMB, Enterprise oraz Sieciach ISP.

Wysoka prędkość połączenia i wydajne stackowanie
6 slotów SFP28 o prędkości 25 Gb/s i 26 slotów SFP+ o prędkości 10 Gb/s zapewnia do 820 Gb/s wydajności przełączania na jednostkę. Fizyczne stackowanie maksymalnie 8 jednostek i łączna prędkość przełączania do 6560 Gb/s wzmacnia strukturę sieciową dzięki swojej wydajności i wbudowanej redundancji.

Rozbudowane możliwości warstwy 3
Przełącznik wyposażony jest w wiele protokołów routingu warstwy 3 wspierających skalowanie sieci. Obsługiwany jest Statyczny Routing, RIP, OSPF, ECMP, VRRP, Serwer DHCP i DHCP Relay. Protokół routingu multicast PIM-DM gwarantuje wydajny routing dla grup multicast.

Wysoki poziom dostępności
Redundantne zasilanie* i VRRP to idealny wybór do niezawodnej architektury sieciowej. ERPS obsługuje szybką ochronę i odzyskiwanie w topologii pierścienia.

Zaawansowane funkcje bezpieczeństwa
Ochronę sieci przed wieloma zagrożeniami zapewnia ACL (IPv4 i IPv6), Dynamiczna inspekcja ARP, IEEE 802.1X, MAB, Ochrona portów i Secure Shell (SSH).

Omada SDN
System Omada oferuje scentralizowane zarządzanie w chmurze i wiele funkcji zarządzania, takich jak na przykład Zero-Touch Provisioning (ZTP)*. Platforma do programowego sterowania infrastrukturą sieciową (SDN) Omada integruje działanie urządzeń sieciowych, w tym punktów dostępowych, przełączników i bram sieciowych, zapewniając całkowicie scentralizowane zarządzanie w chmurze z poziomu jednego interfejsu.

Oprócz możliwości centralnego zarządzania przez aplikację Omada, przełącznik SX6632YF może być również zarządzany w prosty sposób poprzez stronę konfiguracyjną web lub wiersz poleceń (CLI). W przypadku obu tych metod, ruch jest chroniony poprzez szyfrowanie SSL lub SSH. SNMP (v1/v2c/v3) i RMON umożliwiają odpytywanie przełącznika w celu uzyskiwania wartościowych informacji i wysyłania wiadomości trap w przypadku nieoczekiwanych zdarzeń.

Klasa przełącznika

Zarządzalny

Zastosowanie (switche)

Średnie i duże firmy (powyżej 16 portów)

Warstwa przełączania (switche)

• L2,
• L2+,
• L3

Architektura sieci (switche)

GigabitEthernet

Liczba portów 10/100 MBps

Brak

Liczba portów 10/100/1000 MBps

Brak

Liczba portów 10/100/1000/2500 Mbps

Brak

Liczba portów 1G/2.5G/5G/10G

1

Liczba portów 10GB

Brak

Liczba portów 25Gb

Brak

Liczba portów PoE (PoE + PoE+)

Brak

Liczba portów PoE+

Brak

Liczba portów PoE++

1

Liczba portów COMBO

Brak

Liczba portów SFP

Brak

Liczba portów SFP+

26

Liczba portów SFP28

6

Liczba portów SFP56

Brak

Liczba portów QSFP+

Brak

Port konsoli

Tak

Przepustowość (switche Gbps)

820 GB/s

Prędkość przekazywania (Mpps)

610.1 Mpps

Bufor pakietów

8 MB

Rozmiar tablicy adresów MAC

128000

Obsługa ramek Jumbo

Tak

Rozmiar ramki Jumbo

9 KB

Możliwość łączenia w stos

Tak

Maksymalna ilość urządzeń w stosie

8

Liczba grup VLAN (tylko mng i smart)

4000

VLAN

• Grupy VLAN (802.1q VLAN)
• Maks. 4K grup VLAN
• Tagowanie 802.1Q VLAN
• Wpisy MAC VLAN: 200
• Multicast VLAN
• VLAN zarządzania
• VLAN VPN (QinQ): Maksymalnie 256 wpisów
• GVRP
• Protokół VLAN: Szablon protokołu 16, Protokół VLAN 12
• VLAN VPN
• VLAN Mapping
• VLAN Replace
• Głosowa sieć VLAN
• Prywatny VLAN

QoS

Class of Service:

• 8 kolejek priorytetowania
• Priorytet portu
• Priorytet IEEE 802.1p
• Priorytet DSCP
• Minimalna przepustowość kolejki
• Tryb harmonogramu (SP, WRR, SP+WRR)

Kontrola przepustowości:

• Ograniczenie prędkości
• Kontrola Storm

OUI definiowane przez użytkownika
Płynniejsze działanie
Działanie dla przepływów
QoS remark (802.1P Remark, DSCP Remark)

Bezpieczeństwo

• Izolacja portu
• Ochrona procesora (CPU-Defend)
• Inspekcja ARP (Dynamiczna inspekcja ARP)
• Ochrona przed atakami DoS
• Wiązanie IP-MAC-Port
• 1024 wpisy
• DHCP Snooping
• Inspekcja ARP
• Ochrona źródłowego adresu IPv4
• IPv6-MAC
• Wiązanie portu
• 1024 wpisy
• DHCPv6 Snooping
• Wykrywanie ND
• ND Snooping
• Ochrona źródłowego adresu IPv6
• Filtr DHCP
• Ochrona portów poprzez ich statyczną/dynamiczną konfigurację
• Do 64 adresów MAC na port
• Storm Control Broadcast/Multicast/Nieznany Unicast
• tryb kontroli: kb/s/wskaźnik
• 802.1X
• Uwierzytelnianie w oparciu o port
• Uwierzytelnianie w oparciu o adres MAC
• Przydzielanie VLAN
• MAB
• Sieć VLAN dla gości
• Uwierzytelnianie i autoryzowanie poprzez Radius
• AAA (w tym TACACS+)
• Bezpieczne zarządzanie webowe poprzez HTTPS z szyfrowaniem SSLv3/TLS 1.2
• Bezpieczne zarządzanie CLI z szyfrowaniem SSHv2
• Kontrola dostępu bazująca na IP/Port/MAC

Zarządzanie, monitorowanie, konfiguracja

• Interfejs graficzny GUI
• Interfejs wiersza poleceń CLI przez port konsolowy, telnet
• SNMP v1/v2c/v3
• Trap/Inform
• RMON (grupy 1, 2, 3, 9)
• Szablon SDM
• Klient DHCP/BOOTP
• 802.1ab LLDP/LLDP-MED
• DHCP AutoInstall
• Dual Image, Dual Configuration
• Monitorowanie użycia procesora
• Diagnostyka kabli
• Odzyskiwanie hasła
• SNTP
• Logi systemowe

Funkcje L2

Agregacja łączy:

• Statyczna agregacja łączy
• 802.3ad LACP
• Do 8 portów na grupę
• Do 120 grup LAG

Spanning Tree Protocol:

• 802.1d STP
• 802.1w RSTP
• 802.1s MSTP
• Do 64 instancji MSTI (4 w trybie Kontrolera Omada)
• Bezpieczeństwo STP: TC Protect, BPDU Filter, BPDU Protect, Root Protect, Loop Protect

Wykrywanie pętli (loopback):

• Oparte na Portach
• Oparte na VLAN

Kontrola przepływu:

• 802.3x

Obsługa 4093 grup IGMP
ERPS: Do 64 pierścieni ERPS
Mirroring:

• Mirroring Portu
• Mirroring CPU
• Jeden-do-jednego
• Wiele-do-jednego
• Tx/Rx/Oba

RSPAN
Adresy MAC:

• Tablica adresów MAC
• Statyczny MAC: Maksymalnie 128 wpisów
• Dynamiczny MAC: Maksymalnie 128K wpisów
• Filtrowanie adresów MAC: Maksymalnie 128 wpisów
• Wirtualny MAC (dostępny wyłącznie w trybie autonomicznym)

Funkcje L3

Interfejsy IP:

• IPv4: maksymalnie 256, IPv6: maksymalnie 256

Statyczny routing:

• IPv4: maksymalnie 2048, IPv6: maksymalnie 1024

Tablica trasy hosta: maksymalnie 15300 wpisów
RIP: Wersja v1/v2, maksymalnie 102400
RIPng: maksymalnie 51200
OSPF: Wersja v2/v3:

• v2: maksymalnie 102400
• v3: maksymalnie 51200

VRRP: Wersja v2/v3, maksymalnie 64 grupy
ECMP: 256 wpisów, maksymalnie 32 ECMP Nexthops na miejsce docelowe
Statyczny ARP:

• 1024 statyczne wpisy

Dynamiczny ARP:

• 24576 dynamicznych wpisów

Proxy ARP
Serwer DHCP:

• Maksymalnie 64 pule IP
• Maksymalnie 1000 ręcznych wpisów wiązań

DHCP Relay:

• Interface Relay
• VLAN Relay

Typ obudowy

Rack (Switche/UPS)

Wentylator (switche)

Tak

Zasilacz (switche)

Wewnętrzny

Pobór mocy

86.7 W

Czas pracy pomiędzy awariami (MTBF)

0 s

Wymagania środowiskowe

Dopuszczalna temperatura pracy:

• -5°C do 50°C na wysokości 300 metrów
• -5°C do 45°C na wysokości 2000 metrów
• -5°C do 40°C na wysokości 3000 metrów

Dopuszczalna temperatura przechowywania: -40°C do 70 (-40 do 158)
Dopuszczalna wilgotność powietrza: 1090%, bez kondensacji
Dopuszczalna wilgotność przechowywania: 590%, bez kondensacji

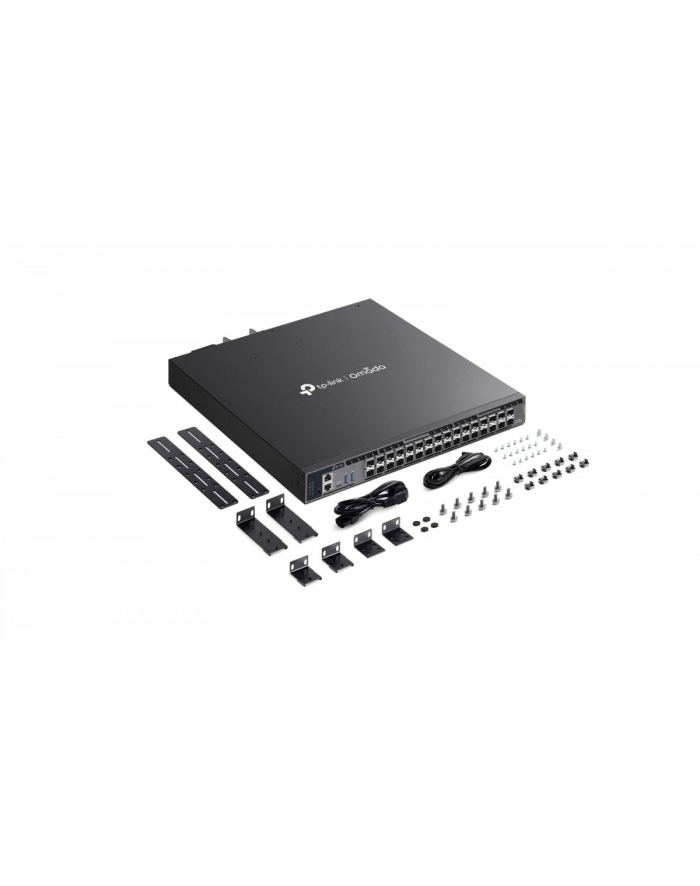

Akcesoria w zestawie

• SX6632YF
• Przewód zasilający
• Instrukcja szybkiej instalacji
• Zestaw montażowy do szafy Rack
• Gumowe nóżki

Zasilanie

• 2 gniazda przeznaczone dla wymiennych zasilaczy z możliwością Hot-Swap (100240 VAC, 50/60 Hz)
• Przełącznik jest dostarczany fabrycznie z jednym modułem zasilającym PSM550-AC. W przypadku chęci wykorzystania drugiego gniazda zasilacza, należy osobno dokupić kolejny zasilacz.

Wymiary

440 × 380 × 44 mm

Waga

0 kg

Pozostałe parametry

Porty:

• 6 slotów SFP28 10/25G
• 26 slotów SFP+ 1/10G
• 2 porty USB 3.0
• 1 port konsolowy RJ45
• 1 port konsolowy USB Typu C
• 1 port zarządzania RJ45

Ilość wentylatorów:

• 4 gniazda dla wymiennych wentylatorów z możliwością Hot-Swap (Redundantne N+1)

Ilość generowanego ciepła:

• 295,85 BTU/godz (110 V/60 Hz)

Stackowanie:

• Maksymalna liczba urządzeń w stacku: 8
• Port stackowania: 25G SFP28
• Przepustowość stacka: do 300 Gb/s (6 portów stack)

Wymagania systemowe:

• Microsoft Windows 98SE, NT, 2000, XP, Vista, 7, 8, 10, 11
• MAC OS
• NetWare
• UNIX
• Linux

Uwaga

CE+WEEE
