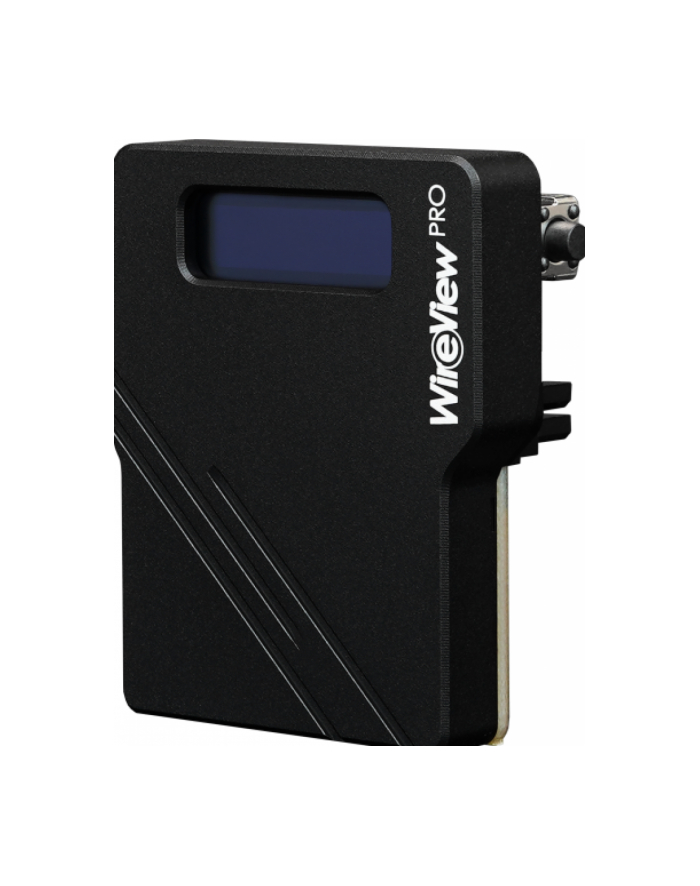

Thermal Grizzly WireView Pro GPU 1x12VHPWR 90°, Reversed, Gauge Black

90° WireView Pro GPU „R” firmy Thermal Grizzly umożliwia pomiar poboru mocy przez kartę graficzną za pośrednictwem złącza zasilania 12VHPWR i rejestruje te dane w celu określenia zużycia. Dane te mogą być wykorzystane między innymi do określenia kosztów energii danej karty graficznej lub porównania jej zużycia z innymi kartami graficznymi. Specjalny cykl pomiarowy z ostatnich 60 sekund pozwala na szybkie i wygodne wyświetlanie poboru mocy, co jest bardzo przydatne na przykład podczas recenzji. Jednocześnie pomiar może posłużyć do określenia poboru mocy kart graficznych w określonym przedziale czasowym lub dla konkretnych zastosowań. Ponadto możliwe jest wykrywanie szczytowych wartości poboru mocy, które mogą wystąpić podczas pracy obecnych, zaawansowanych kart graficznych. Wersja Pro została wzbogacona o dodatkowe funkcje, takie jak wykrywanie złączy, czujniki temperatury i akustyczny sygnał ostrzegawczy. Funkcja wykrywania złącza w 90° WireView Pro GPU wykrywa, czy używany jest kabel połączeniowy o mocy 150 W, 300 W, 450 W lub 600 W. Należy pamiętać, że procesor graficzny 90° WireView Pro mierzy jedynie pobór mocy przez kabel zasilający, a nie potencjalny pobór mocy przez gniazdo PCIe płyty głównej. W przypadku użycia niewłaściwego kabla lub jego nieprawidłowego podłączenia, rozlegnie się sygnał dźwiękowy. Dwa czujniki temperatury, umieszczone na płycie głównej przy każdym złączu zasilania, monitorują temperaturę na złączach zasilania. W przypadku przekroczenia regulowanego limitu temperatury, uruchamiany jest alarm dźwiękowy. Dwa dodatkowe, dołączone czujniki temperatury (10K NTC) można podłączyć za pomocą kabli. W zestawie znajdują się dwa czujniki o długości kabla 5 cm i 20 cm każdy. Dodatkowo, alarm może zostać uruchomiony w przypadku przekroczenia regulowanego limitu prądu (w amperach).


Rodzaj urządzenia pomiarowego
Kolor czarny
Kod kreskowy 4260711991356
Kod producenta S-TG-WV-90-P-H1R
Wyprodukowano w Niemczech
Cel: Pomiar zużycia energii przez karty graficzne
Tryb pracy połączenia sieciowego
Wyświetla aktualny pobór mocy w watach [W], aktualne napięcie w woltach [V], aktualny prąd w amperach [A], minimalny i maksymalny pobór mocy w watach [W], średni pobór mocy w ciągu 60 sekund [AVG W] i całkowity pobór mocy [E], zmierzone temperatury poszczególnych czujników temperatury [°C]
Pomiary napięcia stałego
Obliczanie zużycia energii
Wyświetlacz OLED, wewnętrzne czujniki temperatury na złączach zasilania, zewnętrzne czujniki temperatury, wykrywanie pinów w złączach czujników, funkcja alarmu
Więcej informacji: Karta graficzna WireView Pro jest dostępna w wersjach „N” i „R”. „N” oznacza normalną orientację złączy PCIe na karcie rozszerzeń PCIe, „R” oznacza orientację odwróconą. Jeśli karta graficzna jest wyposażona w złącza zasilania, w których cztery piny czujników znajdują się między płytką drukowaną a 12 złączami zasilania, wymagana jest wersja „N” (PCB - 4 piny czujników - 12 złączy zasilania). Jeśli karta graficzna jest wyposażona w złącza zasilania, w których 12 złączy zasilania znajduje się między płytką drukowaną a 4 pinami czujników, wymagana jest wersja „R” (PCB - 12 złączy zasilania - 4 piny czujników).
Uwaga: Ze względu na swoją konstrukcję, 90° WireView Pro nie jest kompatybilny ze wszystkimi modelami i seriami kart graficznych. Wynika to z rozmiaru różnych modeli chłodnic oraz położenia złącza 12VHPWR na płytce drukowanej karty graficznej.
Ostrzeżenia i instrukcje bezpieczeństwa: Instrukcje bezpieczeństwa: Podczas korzystania z adaptera 12VHPWR należy upewnić się, że każde z trzech lub czterech 8-pinowych złączy PCIe jest podłączone do zasilacza oddzielnym 8-pinowym kablem PCIe. Zdecydowanie odradza się stosowanie rozdzielacza (kabla typu Y)!
