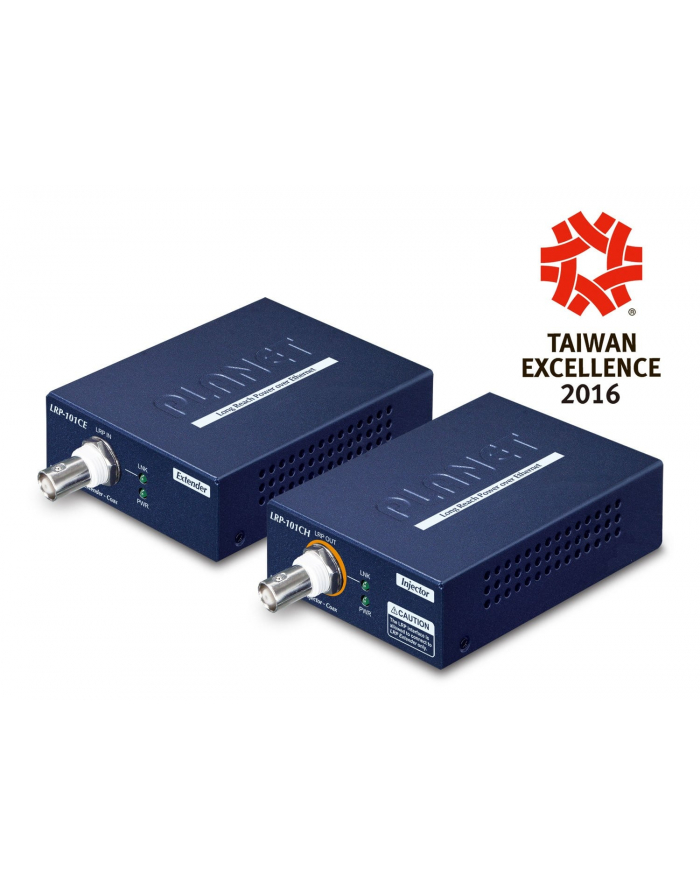

PLANET LRP-101C-KIT PoE przez Coax. wys. zasięg 1p

Planet LRP-101C-KIT Zestaw 1-portowy PoE dalekiego zasięgu (LRP-101CH + LRP-101CE)

PLANET Long Reach PoE solution is designed to extend IP Ethernet transmission and inject power simultaneously into a remote 802.3af/at PoE compliant powered device (PD) beyond the 100 meters distance limit of Ethernet.

Power over Ethernet

• Eliminates power cabling with PoE over coaxial
• Supports Power over Ethernet PSE (PoE Injector)
• Power and Ethernet data transmission of 1,000m over coaxial cabling
• Complies with IEEE 802.3af / IEEE 802.3at Power over Ethernet PD on RJ45 port
• Supports Long Reach PoE power up to 30.8 watts (depending on power source and cable distance)
• Supports PoE Power up to 25 watts (depending on power source and cable distance)
• Auto detects remote powered device (PD)
• Plug and Play; no PC required

Industrial Case and Installation

• Supports extensive LED indicators for network diagnostics
• Metal case protection
• Compact size, DIN-rail and wall-mount design
• Supports EFT surge protection of 2kV DC for power line
• Supports Ethernet ESD protection of 4KV DC
• -20 to 70 degrees C operating temperature

Convenient PoE over Coaxial Extender in Harsh Environment
The LRP-101C-KIT, a PLANET Long Reach PoE solution, is a Single-port PoE over Coaxial Extender Kit featuring long range data and power transmission for distance up to 1,000m (3,280ft.) over coaxial cable, and another 100m over Ethernet cable to remote PoE IP camera, PoE wireless AP or access control systems complied with 802.3af/at PoE. The LRP-101C-KIT provides point to point application for easy plug-n-play operation and deployment in climatically demanding environments with wide temperature range from -20 to 70 degrees C. Without the problem of power source, it makes the installation of remote PoE powered devices easier and more efficiently.

Composition of Long Reach PoE over Coaxial Extender Kit
The LRP-101C-KIT consists of a Long Reach PoE injector and a Long Reach PoE extender set which can work in pair anywhere on your network infrastructure. It contains two brand-new products:

■ LRP-101CH: 1-Port 10/100TX PoE PD + 1-Port Coax Long Reach PoE Injector
■ LRP-101CE: 1-Port 10/100TX PoE PSE + 1-Port Coax Long Reach PoE Extender

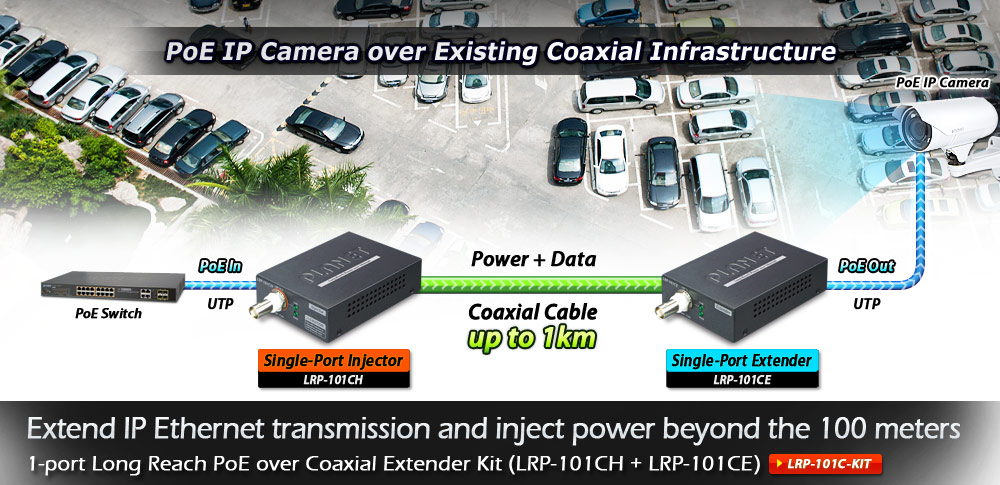

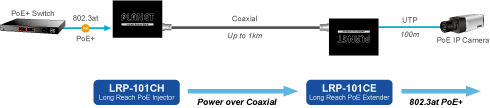

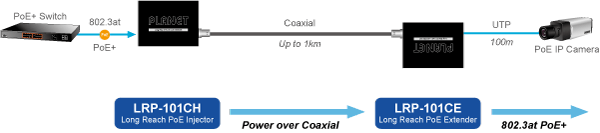

The LRP-101CH transmits data and power over coaxial cable to the LRP-101CE, which can be located as far as 1,000m away. It will then deliver the data and power output with a maximum of up to 25 watts to a PoE PD over Ethernet cable, thus expediting the IP surveillance network or wireless LAN infrastructure in long distance. Both of the two products come in a compact but rugged metal housing. Their wall-mounted design fits easily in any space-limited location.





Functions	LRP Injector	LRP Extender
	LRP-101CH	LRP-101CE
Power Input	RJ45 with 802.3at/af PoE input or power adapter with 48~56V DC in	BNC with DC power over coaxial input
Power Output	BNC with DC power over coaxial output	RJ45 with 802.3at/af PoE output
LAN Connection	NVR or PoE+ Ethernet switch at head-end	PoE IP camera, PoE wireless AP, PoE access control at remote site



IP Ethernet and Power over Long Existing Coaxial Cable

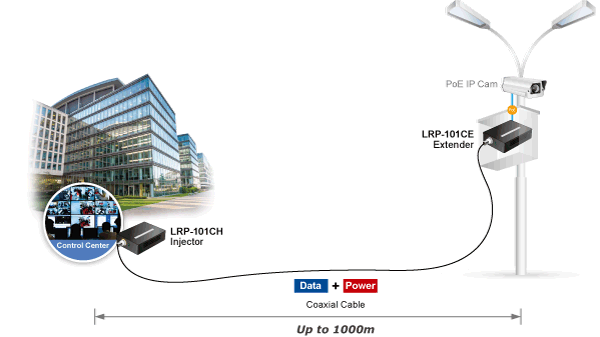

A normal UTP cable can only be extended up to 100 meters, but the LRP-101C-KIT can extend PoE networking up to 1,000 meters (3,280ft.) over existing 75 ohm coaxial cable with stable, high-quality video transmission. It eliminates the need for additional remote site power while allowing a single power source to provide power to both LRP extenders and the PoE IP camera at long range.

Stable Operating Performance under Difficult Environments
PLANET Long Reach PoE Extender Kit is the perfect solution for distance extension for PoE or non-PoE networking for warehouses, parking lots, campuses, casinos, and many more. They can operate stably under temperature ranging from -20 to 70 degrees C to enable the users to conveniently operate the kit in almost any location.

Plug-n-play Installation

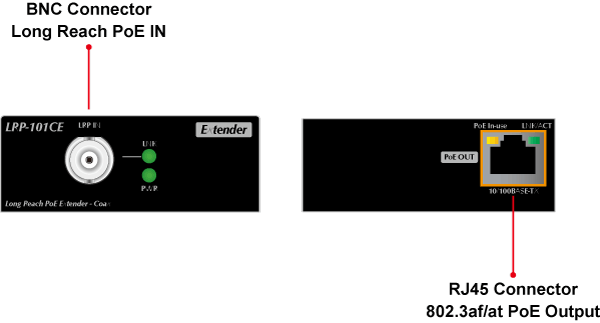

With the plug and play feature, PLANET Long Reach PoE Extender Kit can be used immediately without the need of configuration and is also compliant with all kinds of IP network protocols. Moreover, the rich diagnostic LEDs on the front panel show the operating status of the individual port and the whole system, enabling the administrator to efficiently manage the network.



Rozwiązanie Planet Long Reach PoE zostało zaprojektowane z myślą o rozszerzaniu zasięgu transmisji danych i zasilaniu w sieciach zgodnych z technologią zasilania 802.3af/at PoE do ponad 100 metrów. Wygodny extender PoE over Coaxial do wymagających środowisk Planet LRP-101C-KIT, zestaw Planet Long Reach PoE to 1-portowy zestaw 802.3at PoE+, który przeznaczony jest do montażu w zdalnych lokalizacjach w parze z kamerami IP oraz bezprzewodowymi punktami dostępowymi. Umożliwia on jednoczesne przesyłanie danych i zasilania do podłączonych zgodnych urządzeń na odległości do 1000 metrów z wykorzystaniem kabla koncentrycznego i dodatkowe 100 metrów za pomocą kabla ethernetowego do urządzeń zgodnych ze standardem 802.3af/at. Zestaw Planet Long Reach PoE umożliwia łatwą instalację punkt do punktu i może pracować w wymagających środowiskach - w temperaturach od -20 do 70° C. Zapewnia to łatwą informację i bezproblemową obsługę urządzeń PoE. Skład zestawu Planet Long Reach PoE over Coaxial Zestaw LRP-101C-KIT składa się z mieszacza i extendera Long Reach PoE, które umożliwiają pracę w parze w dowolnym miejscu infrastruktury sieciowej. Są to 2 zupełnie nowe produkty: LRP-101CH: mieszacz z 1 portem 10/100TX PoE PD i 1 złączem koncentrycznym LRP-101CE: extender z 1 portem 10/100TX PoE PD i 1 złączem koncentrycznym LRP-101CH transmituje dane i zasilanie za sprawą przewodu koncentrycznego do LRP-101CE, który może znajdować się do 1000 metrów dalej. Następnie dane i zasilanie (moc 25 W) są dostarczane do podłączonego zgodnego urządzenia PoE. Przyspiesza to budowanie sieci monitoringu IP lub sieci bezprzewodowych. Oba te produkty zostały wyposażone w kompaktową i solidną metalową obudowę. Możliwość montażu na ścianie sprawia, że urządzenia pasują do miejsc z ograniczoną przestrzenią. Przesyłanie danych oraz zasilania za pomocą kabli koncentrycznych Zwykły kabel UTP umożliwia stworzenie sieci PoE na dystansie do 100 metrów, natomiast zestaw LRP-101C-KIT pozwala na zwiększenie tego dystansu do aż 1000 metrów przy wykorzystaniu 75 Ohm przewodu koncentrycznego, zapewniając wysoką jakość nagrań. Rozwiązanie to eliminuje konieczność instalowania dodatkowego gniazdka elektrycznego w miejscu instalacji kamery lub punktu dostępowego. LRP-101C-KIT_LRP-101U-KIT-7_s-1Stabilna praca w ciężkich warunkach Zestaw Planet Long Reach PoE to idealne rozwiązanie do rozszerzenia zasięgu sieci transmisji danych i zasilania dla magazynów, parkingów, kampusów, kasyn i podobnych obiektów. Urządzenie działa stabilnie w temperaturach od -20 do 70°C, dzięki czemu użytkownicy mogą korzystać z extendera LRP w dowolnych warunkach. Zapewnia to łatwą informację i bezproblemową obsługę urządzeń PoE. Instalacja Plug-n-play Dzięki funkcji plug and play zestaw LRP-101C-KIT może być używany bezpośrednio po instalacji, bez potrzeby wcześniejszej konfiguracji, a ponadto jest zgodny ze wszystkimi protokołami IP. W sytuacji, gdy urządzenie utraci łączność z siecią, będzie próbowało połączyć się ponownie w czasie poniżej 5 sekund. Ponadto diagnostyczne diody LED na przednim panelu wyświetlają stan poszczególnych portów, co ułatwia administratorom efektywne zarządzanie siecią.

PLANET LRP-101C-KIT. Model: Nadajnik i odbiornik sieci, Maksymalny dystans transferu: 1000 m, Prędkość transferu danych przez Ethernet LAN: 10,100 Mbit/s. Technologia okablowania: 10/100Base-T(X), Standardy komunikacyjne: IEEE 802.3, IEEE 802.3af, IEEE 802.3at, IEEE 802.3u. Kolor produktu: Niebieski, Materiał obudowy: Metal, Certyfikaty: FCC, CE. Szerokość nadajnika: 9,4 cm, Głębokość nadajnika: 7 cm, Wysokość nadajnika: 2,6 cm
