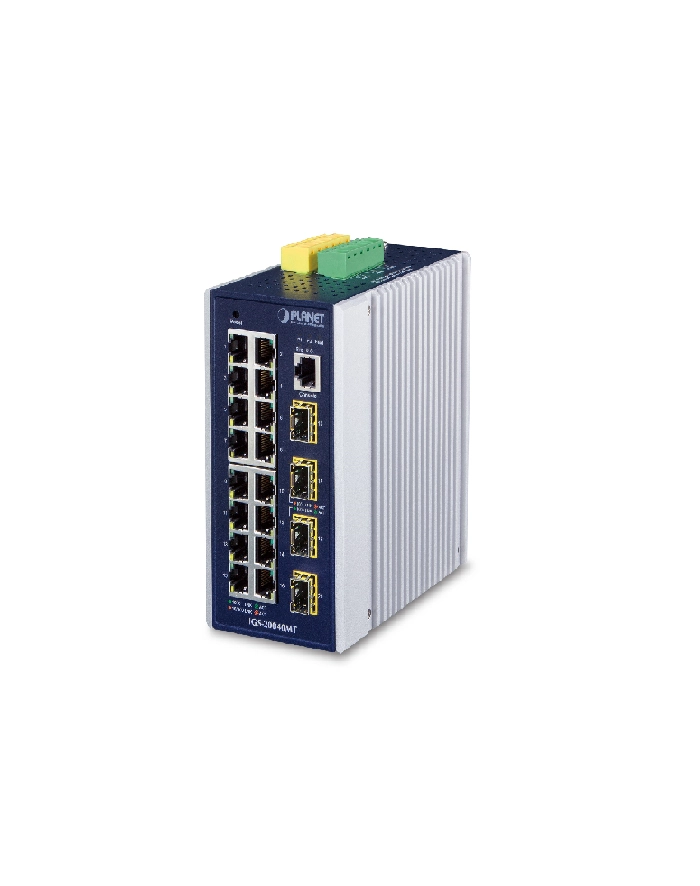

PLANET IGS-20040MT Switch przem.zarz. 16xGEth+4xSFP

Numer katalogowy: 931579-240423051030

Model: IGS-20040MT

EAN: 4711605280532

Koszt wysyłki: od 8.99 zł

Cena z dnia: 2024-04-23

Koszty i czas wysyłki: Dowiedz się więcej

Treści zawarte na stronie internetowej mają charakter informacyjny i
nie stanowią oferty handlowej w rozumieniu przepisów kodeksu cywilnego.

Planet IGS-20040MT Zarządzalny switch przemysłowy L2 z 16 portami 10/100/1000T + 4 slotami 100/1000X SFP





Wzmocniona obudowa do pracy w trudnych warunkach

Dzięki aluminiowej obudowie z certyfikatem IP30, IGS-20040MT zapewnia wysoki poziom odporności na zakłócenia elektromagnetyczne i przepięcia. Switch jest wyposażony również w zintegrowane źródło zasilania o szerokim zakresie napięć (12 do 48 V DC lub 24 V AC), co umożliwia działanie na całym świecie. Możliwość pracy w temperaturach od -40 do 75 °C pozwala na umieszczenie IGS-20040MT niemal w dowolnym środowisku.

Funkcje Redundant Ring i Fast Recovery dla systemu monitoringu

IGS-20040MT obsługuje technologię Redundant Ring i pozwala na szybkie odzyskiwanie sprawności po przerwaniu łączności aby zapobiec atakom z zewnątrz. Technologia ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), protokół Spanning Tree (802.1s MSTP) i redundantny system zasilania zwiększają niezawodność automatycznej sieci klienta i umożliwiają ciągłą pracę w ciężkich warunkach fabrycznych. Czas uruchomienia systemu po awarii może wynosić nawet 20 ms.





Cyfrowe złącze wejścia / wyjścia do obsługi zewnętrznego alarmu.

IGS-20040MT ma cyfrowe złącze wejściowe i wyjściowe na przednim panelu. Obsługa cyfrowych złącz umożliwia użytkownikom wykrycie zdarzenia, np. włamania i wysłanie alarmu do administratorów. Cyfrowe złącze może zostać wykorzystane też do alarmowania w przypadku utraty połączenia na którymś porcie, lub braku zasilania.





Zaawansowane funkcje warstwy 2

IGS-20040MT wspiera zaawansowane funkcje zarządzania, takie jak dynamic port link aggregation, Q-in-Q VLAN, private VLAN, Multiple Spanning Tree Protocol, Layer 2 to Layer 4 QoS, bandwitch control oraz IGMP/MLD snooping. Planet IGS-20040MT nie tylko pozwala na działanie szybkich magistral poprzez połączenie wielu portów, ale również obsługuje połączenia fail-over.

Routing IPv4 oraz IPv6 dla bezpiecznego i elastycznego zarządzania

Switch Planet IGS-20040MT oferuje funkcję routingu VLAN IPv4/IPv6, która pozwala na krzyżowanie się różnych sieci VLAN i różnych adresów IP w celu zapewnienia bardzo bezpiecznego oraz elastycznego zarządzania i łatwiejszego wdrażania nowych sieci.

Przyjazne i bezpieczne zarządzanie

Aby zwiększyć efektywność działania, switch IGS-10020PT został wyposażony konsolę z dostępem przez interfejs sieciowy i SNMP. Dzięki wbudowanemu internetowemu interfejsowi zarządzania, IGS-20040MT oferuje łatwe w użyciu funkcje konfiguracji opcji systemowych. Switch ten obsługuje protokół SNMP i może być zarządzany przez dowolne oprogramowanie oparte na standardzie SNMP v1 i v2. Tekstowy tryb zarządzania może odbywać się przez Telnet. Ponadto IGS-20040MT oferuje bezpieczny zdalny tryb zarządzania, dzięki wsparciu SSH, SSL i SNMPv3, co pozwala na szyfrowanie zawartości pakietów podczas każdej sesji.

Elastyczność instalacji

Cztery sloty mini-GBIC wbudowane w IGS-20040MT obsługują podwójną prędkość światłowodowych standardów 100Base-FX i 1000Base-SX/LX SFP, co oznacze, że administrator może elastycznie dobrać odpowiedni transceiver SFP w zależności nie tylko od odległości, ale również wymaganej prędkości transmisji.

Inteligentny mechanizm diagnozy SFP

IGS-20040MT obsługuje funkcję SFP-DDM (Digital Diagnostic Monitor), która umożliwia łatwe monitorowanie parametrów pracy urządzenia SFP takich jak optyczna moc wejściowa/wyjściowa, temperatura, ładunek lasera i zasilanie transceivera w czasie rzeczywistym.





Protokół czasowy 1588 dla przemysłowych sieci

IGS-20040MT jest przeznaczony głównie do zastosowań w telekomunikacji, zawiera obsługę MEF Service Delivery i Timing Over Packet Solutions IEEE 1588, a także Synchronous Ethernet.



Planet IGS-200004MT to 20 portowy zarządzalny switch przemysłowy, zaprojektowany specjalnie do budowania Gigabitowych sieci szkieletowych, służących do przesyłania dużych ilości danych w ciężkich i wymagających warunkach przemysłowych oraz wysyłania ich do odległych urządzeń za pomocą sieci światłowodowych. Switch został wyposażony w 16 portów 10/100/1000Base-T i dodatkowo w 4 światłowodowe interfejsy SFP 100/1000Base-T. Całość została zamknięta w wytrzymałej obudowie z certyfikatem odporności IP30 oraz zapasowym systemem zasilania. Poza obsługą ruchu sieciowego na poziomie 40 Gb/s, co pozwala na przesyłanie dużej ilości materiałów video i przeprowadzanie rozmów głosowych w bezpiecznej sieci, IGS-20040MT zapewnia łatwy w obsłudze, ale zaawansowany interfejs zarządzania IPv6 / IPv4, a także bogate funkcje przełączania w warstwie 2 i 4. Jest to najlepsza inwestycja dla firm przemysłowych do rozbudowy lub modernizacji infrastruktury sieciowej. Wzmocniona obudowa do pracy w trudnych warunkach Dzięki aluminiowej obudowie z certyfikatem IP30, IGS-20040MT zapewnia wysoki poziom odporności na zakłócenia elektromagnetyczne i przepięcia. Switch jest wyposażony również w zintegrowane źródło zasilania o szerokim zakresie napięć (12 do 48 V DC lub 24 V AC), co umożliwia działanie na całym świecie. Możliwość pracy w temperaturach od -40 do 75 °C pozwala na umieszczenie IGS-20040MT niemal w dowolnym środowisku. Funkcje Redundant Ring i Fast Recovery dla systemu monitoringu IGS-20040MT obsługuje technologię Redundant Ring i pozwala na szybkie odzyskiwanie sprawności po przerwaniu łączności aby zapobiec atakom z zewnątrz. Technologia ITU-T G.8032 ERPS (Ethernet Ring Protection Switching), protokół Spanning Tree (802.1s MSTP) i redundantny system zasilania zwiększają niezawodność automatycznej sieci klienta i umożliwiają ciągłą pracę w ciężkich warunkach fabrycznych. Czas uruchomienia systemu po awarii może wynosić nawet 20 ms. Cyfrowe złącze wejścia / wyjścia do obsługi zewnętrznego alarmu. IGS-20040MT ma cyfrowe złącze wejściowe i wyjściowe na przednim panelu. Obsługa cyfrowych złącz umożliwia użytkownikom wykrycie zdarzenia, np. włamania i wysłanie alarmu do administratorów. Cyfrowe złącze może zostać wykorzystane też do alarmowania w przypadku utraty połączenia na którymś porcie, lub braku zasilania. Zaawansowane funkcje warstwy 2 IGS-20040MT wspiera zaawansowane funkcje zarządzania, takie jak dynamic port link aggregation, Q-in-Q VLAN, private VLAN, Multiple Spanning Tree Protocol, Layer 2 to Layer 4 QoS, bandwitch control oraz IGMP/MLD snooping. Planet IGS-20040MT nie tylko pozwala na działanie szybkich magistral poprzez połączenie wielu portów, ale również obsługuje połączenia fail-over. Routing IPv4 oraz IPv6 dla bezpiecznego i elastycznego zarządzania Switch Planet IGS-20040MT oferuje funkcję routingu VLAN IPv4/IPv6, która pozwala na krzyżowanie się różnych sieci VLAN i różnych adresów IP w celu zapewnienia bardzo bezpiecznego oraz elastycznego zarządzania i łatwiejszego wdrażania nowych sieci. Przyjazne i bezpieczne zarządzanie Aby zwiększyć efektywność działania, switch IGS-10020PT został wyposażony konsolę z dostępem przez interfejs sieciowy i SNMP. Dzięki wbudowanemu internetowemu interfejsowi zarządzania, IGS-20040MT oferuje łatwe w użyciu funkcje konfiguracji opcji systemowych. Switch ten obsługuje protokół SNMP i może być zarządzany przez dowolne oprogramowanie oparte na standardzie SNMP v1 i v2. Tekstowy tryb zarządzania może odbywać się przez Telnet. Ponadto IGS-20040MT oferuje bezpieczny zdalny tryb zarządzania, dzięki wsparciu SSH, SSL i SNMPv3, co pozwala na szyfrowanie zawartości pakietów podczas każdej sesji. Elastyczność instalacji Cztery sloty mini-GBIC wbudowane w IGS-20040MT obsługują podwójną prędkość światłowodowych standardów 100Base-FX i 1000Base-SX/LX SFP, co oznacze, że administrator może elastycznie dobrać odpowiedni transceiver SFP w zależności nie tylko od odległości, ale również wymaganej prędkości transmisji. Inteligentny mechanizm diagnozy SFP IGS-20040MT obsługuje funkcję SFP-DDM (Digital Diagnostic Monitor), która umożliwia łatwe monitorowanie parametrów pracy urządzenia SFP takich jak optyczna moc wejściowa/wyjściowa, temperatura, ładunek lasera i zasilanie transceivera w czasie rzeczywistym. Protokół czasowy 1588 dla przemysłowych sieci IGS-20040MT jest przeznaczony głównie do zastosowań w telekomunikacji, zawiera obsługę MEF Service Delivery i Timing Over Packet Solutions IEEE 1588, a także Synchronous Ethernet.

Port RJ45 10/100/1000Base-T	16 x port RJ45 10/ 100/1000BASE-T Auto-MDI/MDI-X
Interfejs SFP / mini-GBIC	4 x slot SFP 1000BASE-SX/LX/BX SFP (Port od 7 do 20) Kompatybilne ze standardem SFP 100Base-FX
Port seryjny	1 x port seryjny RJ45 (115200, 8, N, 1)
Architektura przełącznika	Store-and-Forward
Przepustowość matrycy	40Gbps/non-blocking
Wydajność przełącznika (pakiety na sekundę)	25.6Mpps
Tabela adresów MAC	8 000, automatyczne badanie i starzenie się adresów MAC
Bufor danych	4M bitów
Kontrola przepływności pakietów	Back Pressure - Half Duplex IEEE 802.3x Pause Frame - Full Duplex
Max. wielkość ramki pakietów Jumbo	9 000 bajtów
Przycisk Reset	Naciśnięcie < 5 sek.: Restart systemu Naciśnięcie > 5 sec: Przywrócenie urządzenia do ustawień fabrycznych
Odporność na wyładowania statyczne	6KV DC
Odporność na wyładowania przejściowe	6KV DC
Obudowa	Aluminiowa, IP30
Montaż	Naścienny, zestaw szyn DIN
Złącza	Zdejmowana 6-pinowa listwa zaciskowa wejścia zasilania Pin 1/2 do zasilania 1; Pin 3/4 do alarmu zasilania; Pin 5/6 do zasilania 2 Zdejmowana 6-pinowa listwa zaciskowa wejścia / wyjścia cyfrowego [DI / DO] zasilania Pin 1/2 do wejścia cyfrowego 0 oraz 1; Pin 3/4 do wyjścia cyfrowego 0 oraz 1; Pin 5/6 do uziemienia
Alarm	Jedno wyjście przekaźnikowe w przypadku awarii zasilania Prąd przekaźnika alarmowego: 1A przy 24V DC
Wejście / wyjście cyfrowe	2 wejścia cyfrowe: Poziom 0: -24V~2.1V (±0.1V) Poziom 1: 2.1V~24V (±0.1V) Obciążenie wejścia do 24V DC, 10mA max. 2 wyjścia cyfrowe: Otwarty kolektor do 24 V DC, 100 mA (max.)
Diody LED	System: Zasilanie 1 (Zielona) Zasilanie 2 (Zielona) Alarm na wypadek awarii zasilania (Zielona) Sygnał alarmowy (Zielona) Ring Owner (Zielona) Dany port RJ45 10/100/1000T: 1000Mbps Łączenie / działanie (Zielona) 10/100Mbps Łączenie / działanie (Pomarańczowa) Dany interfejs SFP: 1000Mbps Łączenie / działanie (Zielona) 100Mbps Łączenie / działanie (Pomarańczowa)
Wymiary (Szer. x Gł. x Wys.)	107 x 72 x 152 mm
Waga	1043g
Wymogi zasilania	9V do 48V DC 24V AC
Zużycie / dyssypacja energii	8 Wat /27BTU (Uruchomiony system) 17 Wat /57BTU (Pełne obciążenie)
Podstawowe interfejsy zarządzania	Przeglądarki Web (protokół HTTP), Telnet, SNMP v1, v2c, lokalna konsola
Interfejsy zarządzania z szyfrowaniem / zabezpieczeniami	SSH, SSL, SNMP v3
Zarządzanie portami	Włącz / Wyłącz port Wybór trybu Auto-negotiation 10/100/1000Mbps dla połączeń Full- lub Half-duplex Włącz / Wyłącz kontrolę przepływności pakietów Zarządzanie trybem oszczędzania energii
Status Portu	Tryb Speed Duplex Status połączenia Status kontroli przepływności Status auto-negotiation Status trunk (wspólnego łącza)
Port Mirroring	TX/RX/Both Many to 1 monitor
VLAN	802.1Q tagged-based VLAN, do 255 grup VLAN Q-in-Q tunneling Private VLAN Edge (PVE) MAC-based VLAN Protocol-based VLAN Voice VLAN MVR (Multicast VLAN Registration) do 255 grup VLAN, spośród 4095 VLAN IDs
Agregacja Linków	IEEE 802.3ad LACP / Static Trunk Obsługa 10 grup 8-portowego trunk (wspólne łącze)
QoS	Klasyfikacja ruchu sieciowego oparta na jego priorytecie i WRR 8-poziomowy priorytet przełączania - Numer portu - Priorytet 802.1p - 802.1Q VLAN tag - pole DSCP/TOS w pakiecie IP
IGMP Snooping	IGMP (v1 / v2 / v3) Snooping, do 255 grup multicast Obsługa trybu IGMP Querier
MLD Snooping	MLD (v1 / v2) Snooping, do 255 grup multicast Obsługa trybu MLD Querier
Lista kontroli dostępu (ACL)	ACL oparty na adresie IP / MAC Obsługa do 256 wpisów
Kontrola przepustowości	Kontrola przepustowości danego portu: Ingress: 500Kbps~1000Mbps Egress: 500Kbps~1000Mbps
Protokoły SNMP obsługiwane przez MIB	RFC-1213 MIB-II IF-MIB RFC 1493 Bridge MIB RFC 1643 Ethernet MIB RFC 2863 Interface MIB RFC 2665 Ether-Like MIB RFC 2819 RMON MIB (Grupy 1, 2, 3 and 9) RFC 2737 Entity MIB RFC 2618 RADIUS Client MIB RFC 2933 IGMP-STD-MIB RFC 3411 SNMP-Frameworks-MIB IEEE 802.1X PAE LLDP MAU-MIB
Interfejs IP	Max. 8 interfejsów VLAN
Tabela routingów	Max. 32 wpisów routingowych
Protokoły routingu	IPv4 software Static Routing IPv6 software Static Routing
Zgodność z regulacjami	FCC Part 15 Class A, CE
Test stabilności	IEC 60068-2-32 (Upadek) IEC 60068-2-27 (Wstrząsy) IEC 60068-2-6 (Wibracje)
Zgodność ze standardami	IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX / 100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of service IEEE 802.1Q VLAN tagging IEEE 802.1x Port Authentication Network Control IEEE 802.1ab LLDP IEEE 1588v2 RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP version 1 RFC 2236 IGMP version 2 RFC 3376 IGMP version 3 RFC 2710 MLD version 1 FRC 3810 MLD version 2
Temperatura	Robocza: -40~75°C Składowania: -40~75°C
Wilgotność	Robocza: 5~95% Składowania: 5~95% (bez kondensacji)
