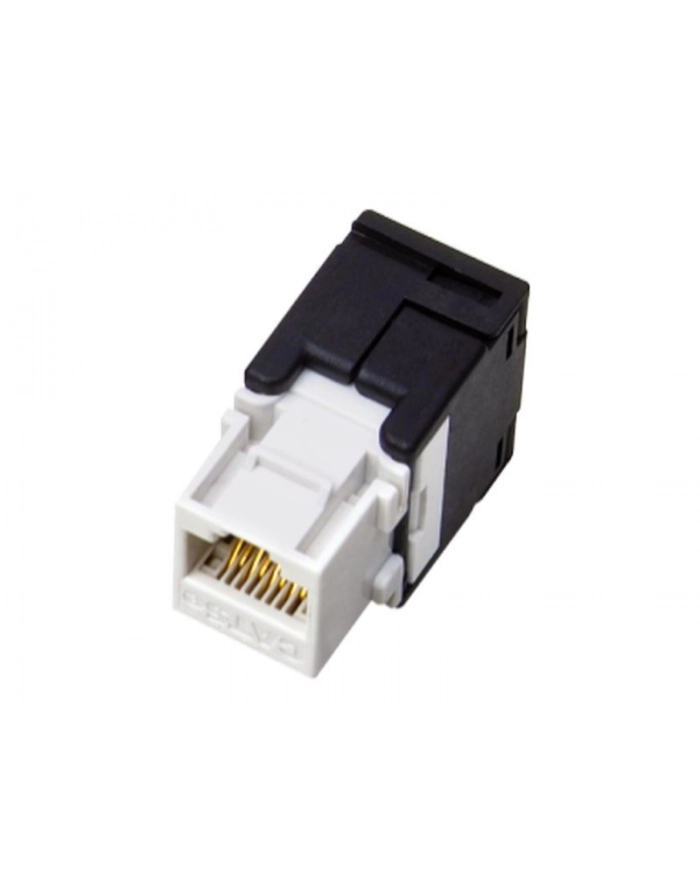

Beznarzędziowe, nieekranowane (UTP) gniazda transmisyjne typu keystone marki ALANTEC służą do budowy zarówno punktów abonenckich jak i pól krosowych w instalacjach wewnętrznych, poziomych i pionowych sieci teleinformatycznych, niezagrożonych oddziaływaniem zakłóceń elektromagnetycznych.

Rozwiązanie beznarzędziowe pozwala na zmontowanie bez konieczności użycia specjalnych narzędzi, złącz całego toru transmisyjnego. Proces instalacyjny jest szybki i komfortowy (wg naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy).

Wedle upodobań instalatora gniazda można również terminować metodą klasyczną, narzędziem uderzeniowym IDC 110/LSA.

Dzięki zastosowaniu specjalnych, uniwersalnych mocowań można je montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.

WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom.

Testowany w niezależnym labolatorium badawczym INTERTEK.

Złącze: RJ-45

Liczba w opakowaniu jednostkowym: 50

Pozostałe parametry:

Ogólne:

Kategoria: 5E
Klasa: D (norma 100MHz) o rozszerzonej charakterystyce do 250 MHz / 1 Gb/s
Ekran: nie
Rodzaj: beznarzędziowy

Korpus:

Materiał: Termoplastyczne tworzywo ABS spełniające wymogi UL 94 V-0

Gniazdo:

Trwałość wg norm: > 750 cykli
Trwałość wg badań: > 1000 cykli
Materiał styków: fosforobrąz
Powłoka styków: 1,25 m warstwa złota na 2,5 m warstwie niklu
Siła docisku styków: 100 g na styk
Siła rozłączania: 50N przez 60s

Złącze szczelinowe:

Sekwencja: 568A/B
Materiał noży: fosforobrąz
Przyjmuje przewody: 22-24AWG
Korpus: plastik odporny na ogień, zgodny z UL 94 V-0

Płytka PCB:

Materiał: laminat FR4 o grubości 1,6 mm

Parametry elektryczne:

Maks. wartość prądu: 1,5 A
Rezystancja izolacji: 500 M @ 100 Vdc
Odporność napięciowa: 1000 Vac RMS @60Hz przez 60s
Rezystancja styków: 20 m
Rezystancja noży IDC: 2,5 m

Zasilanie PoE:

Rodzaj: PoE / 802.3 af (802.3at typ 1)

Zakres temperatur:

Składowania: -40oC do +70oC
Pracy: -10oC do +60oC

Wilgotność:

Maksymalnie: 93%

Parametry techniczne

Kod producenta	mb001
Opis	Kategoria 5e
Typ akcesorium	Moduł
Dodatkowe informacje	Beznarzędziowe, nieekranowane gniazdo transmisyjne
Cechy: Materiały	Termoplastyczny
Orientacyjna waga brutto	13 g
Zawartość zestawu	Moduł keystone RJ45 x 1
Cechy: Materiał pokrycia styków	Złoto
Orientacyjna waga brutto opak. zbior.	0 g
Wtyk A	RJ45
Wtyk / Gniazdo A	RJ45
Cechy: Współczynnik kształtu złącza	Prosty
Ilość w opakowaniu zbiorczym - orientacyjnie	50 szt.
Wtyk B	Nie dotyczy
Wtyk / Gniazdo B	Nie dotyczy
Cechy: Opór styku	20 mΩ
Długość kabla	Brak
Cechy: Rodzaj złącza	Żeńskie
Ilość żył	Nie dotyczy
Cechy: Rozmiar przewodu AWG	22/24
Ilość portów	Brak
Cechy: Czas życia (cykle)	750
Przekrój	Nie dotyczy
Cechy: Kolor produktu	Biały, Czarny
Kolor główny	Biały
Cechy: Prąd	568 A
Interfejsy	RJ-45 (Ethernet LAN)
Warunki pracy: Zakres temperatur (eksploatacja)	-10 - 60 °C
Rodzaj gniazda	Brak
Ostrzeżenie bezpieczeństwa: Ostrzeżenia	Przed zainstalowaniem upewnij się, że urządzenie jest wyłączone z prądu., Nie używaj w wilgotnym lub mokrym środowisku., Zapewnij odpowiednie uziemienie podczas instalacji gniazd elektrycznych.
Przeznaczenie gniazda	Brak danych
Kategoria	5e
