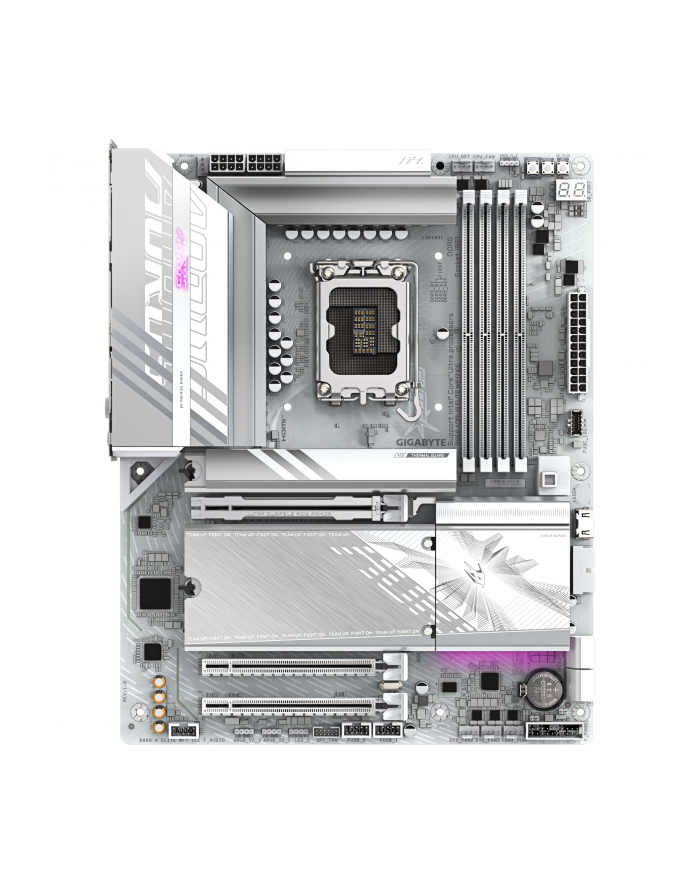

gigabyte Płyta główna B860 A ELITE WF7 ICE

 B860 AORUS ELITE WIFI7 ICE

• Obsługuje procesory Intel Core Ultra (seria 2)
• Cyfrowy bliźniak 14+1+2 fazowy układ VRM
• Dwukanałowa pamięć DDR5: 4*DIMM z obsługą modułu pamięci XMP
• D5 Bionic Corsa dla nieskończonej wydajności pamięci
• AI Perfdrive: zapewnia użytkownikom optymalny i dostosowany profil ustawień BIOS-u
• WIFI EZ-Plug: szybka i łatwa konstrukcja do instalacji anteny Wi-Fi
• EZ-Latch Plus: gniazda PCIe i M.2 z szybkim zwalnianiem i konstrukcją bezśrubową
• EZ-Latch Click: radiatory M.2 z konstrukcją bezśrubową
• Sensor Panel Link: wbudowany port wideo do bezproblemowej konfiguracji panelu w obudowie
• Przyjazny interfejs użytkownika: Multi-Theme, sterowanie wentylatorem AIO i automatyczne skanowanie Q-Flash w BIOS-ie i oprogramowaniu
• Ultraszybkie przechowywanie: 3*gniazda M.2, w tym 1* PCIe 5.0 x4
• Wydajne chłodzenie: VRM Thermal Armor Advanced i M.2 Thermal Guard Ext.
• Szybka sieć: 2.5GbE LAN i Wi-Fi 7 z kierunkową anteną o bardzo wysokim wzmocnieniu
• Rozszerzona łączność: USB4 typu C z DP-Alt, HDMI, DisplayPort

B860 A ELITE WF7 ICE

Intel B860 Express Chipset

• 9200 MHz,
• 8600 MHz,
• 8800 MHz,
• 6600 MHz,
• 6800 MHz,
• 7000 MHz,
• 7200 MHz,
• 7400 MHz,
• 7600 MHz,
• 7800 MHz,
• 7900 MHz,
• 7950 MHz,
• 8000 MHz,
• 8200 MHz,
• 5600 MHz,
• 6400 MHz,
• 8266 MHz,
• 8400 MHz

• 1 x PCIe 5.0 x16,
• 2 x PCIe 4.0 x 1,
• 1 x M.2

Złącza rozszerzeń
CPU:
- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
Chipset:
- 2 x PCI Express x16 slots, supporting PCIe 4.0 and running at x1(PCIEX1_1, PCIEX1_2)
Złącza SATA
CPU:
- 1 x M.2 connector (Socket 3, M key, type 25110/22110/2580/2280 PCIe 5.0x4/x2 SSD support) (M2A_CPU)
Chipset:
- 2 x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB, M2N_SB)
- 4 x SATA 6Gb/s connectors
RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

• Zintegrowany procesor graficzny - obsługa Intel HD Graphics:
• 1 x port USB4 USB Type-C, obsługujący wyjścia wideo USB4 i DisplayPort oraz maksymalną rozdzielczość 3840x2160@144 Hz
• * Obsługa wersji DisplayPort 2.1.
• 1 x port DisplayPort, obsługujący maksymalną rozdzielczość 3840x2160@144 Hz
• * Obsługa wersji DisplayPort 2.1.
• 1 x port HDMI, obsługujący maksymalną rozdzielczość 4096x2160@60 Hz
• * Obsługa wersji HDMI 2.1 i HDCP 2.3.
• 1 x przedni port HDMI, obsługujący maksymalną rozdzielczość 1920x1080@30 Hz
• * Obsługa wersji HDMI 1.4 (specyfikacje graficzne mogą się różnić w zależności od obsługi procesora).
• Obsługa do czterech wyświetlaczy jednocześnie

• Realtek Audio CODEC
• High Definition Audio
• 2/4/5.1/7.1-channel
• * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
• Support for S/PDIF Out

LAN

• Realtek 2.5GbE LAN chip (2,5 Gbps/1 Gbps/100 Mbps)

Moduł komunikacji bezprzewodowej

• Realtek Wi-Fi 7 RTL8922AE (PCB rev. 1.0)
• 802.11a, b, g, n, ac, ax, be, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz
• BLUETOOTH 5.4
• Obsługa standardu bezprzewodowego 11be 160MHz
• MediaTek Wi-Fi 7 MT7925 (PCB rev. 1.1)
• 802.11a, b, g, n, ac, ax, be, obsługujący pasma częstotliwości nośnej 2,4/5/6 GHz
• BLUETOOTH 5.4
• Obsługa standardu bezprzewodowego 11be 160MHz

• 2 x USB 3.2 Gen 2 Type-A,
• 1 x DisplayPort,
• 1 x HDMI,
• 1 x Line Out (zielony / headphones),
• 1 x MIC (różowy / microphone),
• 1 x RJ-45,
• 1 x S/PDIF,
• 4 x USB 2.0,
• 4 x USB 3.2 Gen 1 Type-A,
• 2 x SMA,
• 1 x USB4 Typ-C

• 1 x Zworka reset,
• 1 x Przycisk reset,
• 3 x Adresowalna dioda LED,
• 1 x Taśma LED RGB,
• 1 x Przycisk Q-Flash Plus,
• 1 x TPM,
• 1 x System panel (front),
• 1 x Przedni panel audio,
• 1 x Zworka Clear CMOS,
• 1 x Przycisk zasilania,
• 1 x 4pin wentylator procesora,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 3 x 4pin wentylator obudowy,
• 1 x 4-pin wentylator chłodzenia cieczą,
• 2 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 3 x M.2,
• 4 x SATA III 6Gb/s,
• 2 x USB 2.0/1.1,
• 1 x USB 3.2 Gen 1 Type-A,
• 1 x USB 3.2 Gen 2 Type-C,
• 1 x HDMI

• 1 x 256 Mbit flash
• Use of licensed AMI UEFI BIOS
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

30.5 cm x 24.4 cm

• Norton Internet Security (OEM version)
• LAN bandwidth management software
