digitus Zasilacz awaryjny UPS Online Rack 19'/Tower, 10kVA/10kW, 2U, bez baterii (moduł baterii DN-170108)

Parametry techniczne produktu

Opis

Systemy UPS DIGITUS OnLine to niezawodne rozwiązania, które zostały opracowane z myślą o ochronie wrażliwych urządzeń w zastosowaniach przemysłowych przed przerwami w dopływie prądu. Są one wyposażone w mikroprocesory sterujące dla zagwarantowania najwyższej wydajności i bezpieczeństwa. Można równolegle podłączyć maks. 4 urządzenia, aby zwiększyć redundancję w zakresie zasilania energią elektryczną. UPS nie posiada wewnętrznych baterii, należy je zamówić oddzielnie jako zewnętrzne moduły bateryjne (numer artykułu: DN-170108). Można podłączyć maksymalnie 4 zewnętrzne moduły bateryjne. Dzięki wysokiemu współczynnikowi mocy, szerokiemu zakresowi napięcia wejściowego oraz wydajnej ładowarce system spełnia najwyższe wymagania. Inteligentne tryby ładowania i sterowania prędkością obrotową wentylatorów wydłużają żywotność i niezawodność UPS. Za pomocą wyświetlacza LCD można skonfigurować wszystkie ustawienia parametrów tego zasilacza awaryjnego, dzięki czemu UPS firmy DIGITUS jest cennym rozszerzeniem Twojej infrastruktury IT. Adapter SNMP do zdalnego dostępu do systemu UPS jest dostępny opcjonalnie.

• Podwójna konwersja online (sterowana mikroprocesorem)
• Równoległa redundancja N+X

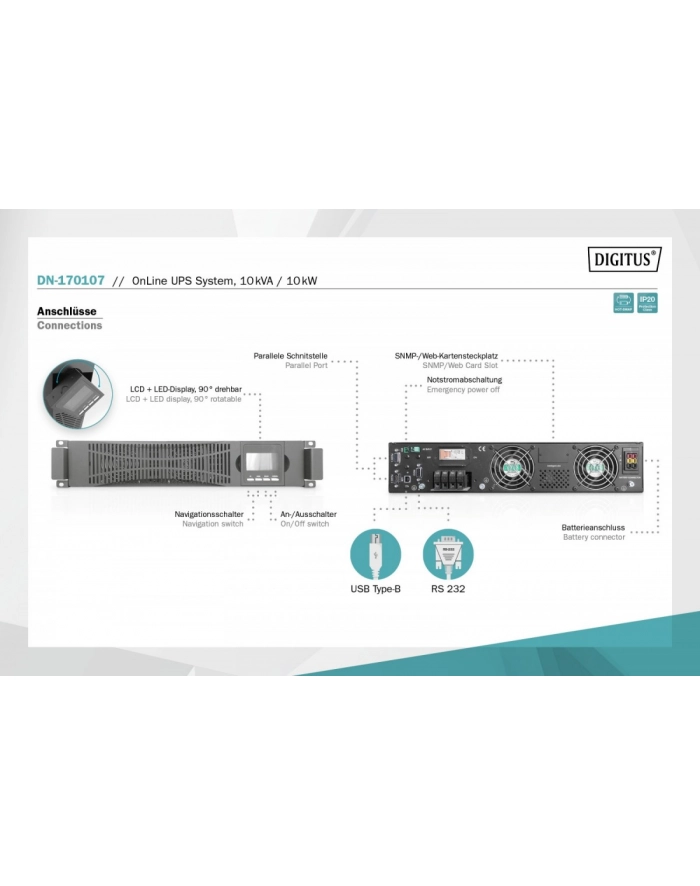

• Różnorodne wbudowane interfejsy do komunikacji (RS232/USB, złącze szeregowe, slot na karty SNMP)
• Wariant z możliwością przekształcenia w konstrukcję Rack/Tower
• Zintegrowana wydajna ładowarka z 3-stopniową regulacją prędkości obrotowej wentylatorów
• Regulowany prąd ładowania
• Obsługiwany rozruch na zimno
• Temperatura robocza: od 0°C do 40°C i 12% na 5°C (maks. 50°C)
• 3-stopniowa regulacja prędkości obrotowej wentylatorów według procentowego współczynnika obciążenia i temperatury radiatorów
• Hot-swap: możliwa wymiana baterii w trakcie pracy
• Obrotowy ekran LCD z wielofunkcyjną regulacją parametrów i schematem funkcji
• Dostępna opcjonalnie karta SNMP umożliwia sterowanie zdalne za pośrednictwem sieci LAN

Moc pozorna

10 kVA

Moc czynna (W)

10 kW

Architektura UPS-a

on-line double conversion

Kształt napięcia wyjściowego

Pełna sinusoida

Liczba faz na wejściu

1 (230V)

Liczba akumulatorów

0

Typ obudowy

• Rack (Switche/UPS),
• Tower (UPS)

Porty zasilania we.

Zaciski wejściowe

Porty zasilania wy.

Zaciski wyjściowe

Gniazda we/wy

• 1 x RS-232 (COM),
• 1 x USB (Type B)

Akcesoria w zestawie

• 1 x instrukcja obsługi
• 1 x licencja z instrukcją instalacji oprogramowania
• Wskazówka: bateria nie wchodzi w zakres dostawy

Kolor (wyliczeniowy)

Czarny

Wymiary

• 86,5 x 440 mm x 620 mm (dł. x szer. x gł.)
• Rozstaw RACK (IEC 60297): 482.6 mm (19")

Waga

18 kg

Pozostałe parametry

• Wyższy współczynnik mocy wyjściowej przy 1,0 PF (współczynnik sprawności maks. 94,0%)
• Topologia Online z podwójną konwersją VFI-SS-111
• Sterowanie za pomocą mikroprocesora optymalizuje niezawodność na wypadek przerwy w dostawie energii elektrycznej
• Współczynnik mocy 1,0
• Wyłącznik EPO (awaryjne wyłączenie zasilania)
• UPS można zamontować w 19-calowej obudowie lub jako osobną wieżę z nóżkami
• Napięcie wyjściowe: 208/220/230/240 VAC (regulowane)
• Napięcie wejściowe: 120-276 VAC
• Pojemność: 10 kVA / 10 kW
• Zakres częstotliwości: 45-66 Hz
• Częstotliwość znamionowa: 50 Hz/60 Hz (automatyczne rozpoznawanie)
• Zakres napięcia Bypass: 220 V, maks.: 10%, 15%, 20% lub 25%, standardowo: 25% / 230 V AC, maks: 10%, 15% lub 20%, standardowo +20% / 240 V AC max: +10% lub 15%, standardowo +15%
• Zakres częstotliwości Bypass: +-1%, +-2%, +-4%, +-5%, +-10%
• Zniekształcenia harmoniczne (w trybie liniowym): < 3% (100% obciążenia liniowego, THDV wejścia 1%), < 5% (100% obciążenia nieliniowego, THDV wejścia < 1%)
• Współczynnik mocy: >0,99
• Regulacja prądu elektrycznego: +-1%
• Wyjściowa moc czynna: +-1,0%
• Precyzja częstotliwości: +-0,1%
• Wydajność w zakresie przeciążenia: 105%-110% (10 min), 110%-130% (1 min), >130% (200 ms)
• Współczynnik szczytu: 3:1
• Zewnętrzna bateria: 12 V / 9 Ah
• Liczba baterii: 16 /18 /20 sztuk (z możliwością dostosowania)
• Prąd ładowania (A): 1 A (jednostka standardowa); maks. natężenie prądu 10 A (jednostka długowieczna)
• Czas ładowania: 6-8 godzin wystarczy na maks. 90% łącznej pojemności
• Czas przełączania pomiędzy trybem normalnym i trybem pracy na baterie: - 0 ms
• Czas przełączania pomiędzy falownikiem a Bypass - 0 ms, aktywacja: < 15 ms (50 Hz), < 13,33 ms (60 Hz)
• Kształt fali (w trybie pracy na baterie): idealnie sinusoidalny
• Efektywność w normalnym stanie: >93,5%
• Wyświetlacz: LCD + LED
• Głośność: < 55 dBA przy 1 m
• Interfejsy do komunikacji: RS232/USB, złącze szeregowe, gniazdo komunikacyjne
• Stopień ochrony: IP20
