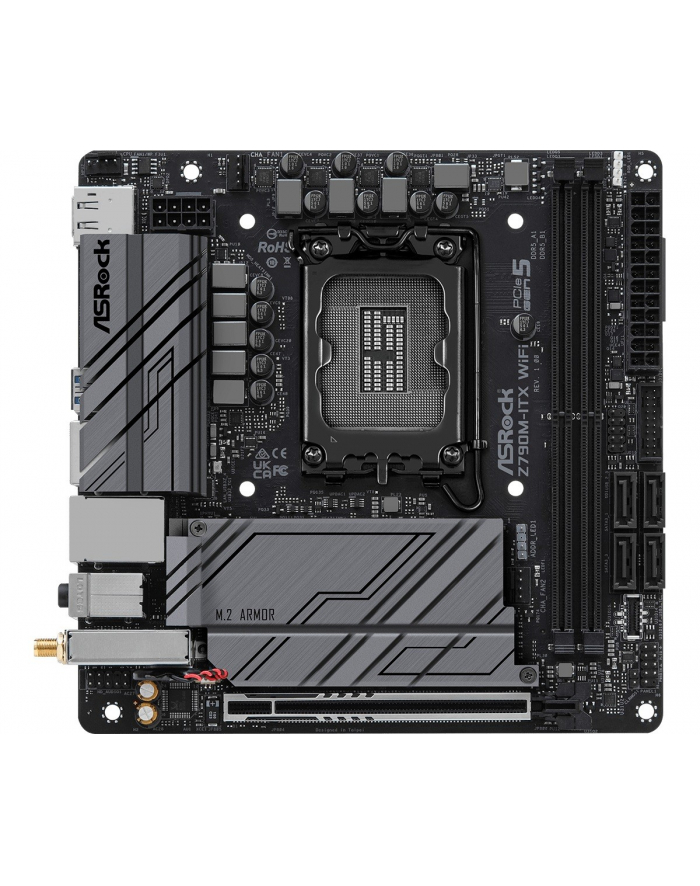

asrock Płyta główna Z790M-ITX WIFI S1700 2DDR5 HDMI M.2 mITX

Parametry techniczne produktu

Opis

Płyta główna Z790M-ITX WiFi

• Obsługuje procesory Intel Core 14., 13. i 12. generacji
• 7+1+1 fazowy układ zasilania, Dr.MOS dla VCore+GT
• 2 moduły pamięci DDR5 DIMM
• Obsługuje Dual Channel, do 7000+ (OC)
• 1 PCIe 5.0 x16
• Opcje wyjść graficznych: 1 HDMI, 1 DisplayPort, eDP
• 7.1-kanałowy dźwięk HD (kodek audio Realtek ALC897), dźwięk Nahimic
• 1 Hyper M.2 (PCIe Gen4x4), 1 Hyper M.2 (PCIe Gen4x4 i SATA3), 4 SATA3
• 1 USB 3.2 Gen2x2 Type-C (przód), 1 USB 3.2 Gen2x2 Type-C (tył), 4 USB 3.2 Gen2 Type-A (tył), 2 USB 3.2 Gen1 (przód), 3 porty USB 2.0 (1 z tyłu, 2 z przodu)
• Intel 2.5G LAN, Intel 1G LAN
• 802.11ax Wi-Fi 6E + Bluetooth 5.3

Model

Z790M-ITX WiFi

Gniazdo procesora

LGA1700

Rodzina procesora

Intel Core

Zintegrowany procesor

Nie

Producent chipsetu MB

Intel

Chipset

Intel Z790

Rodzaj pamięci

DDR5

Liczba gniazd DDR5

2

Maks. wielkość pamięci

128 GB

Gniazda rozszerzeń

• 1 x M.2,
• 1 x PCIe 5.0 x16

Maksymalna ilość urządzeń SATA

4

Maksymalna ilość urządzeń ATA

0

RAID

Tak

Szczegółowe dane o interfejsach dysków/napędów

Procesor:

• 1 x gniazdo Hyper M.2 (M2_1, klucz M), obsługuje tryb 2280 PCIe Gen4x4 (64 Gb/s)

Chipset:

• 1 x gniazdo Hyper M.2 (M2_2, klucz M), obsługuje tryby 2280 SATA3 6,0 Gb/s i PCIe Gen4x4 (64 Gb/s)
• 4 złącza SATA3 6,0 Gb/s

Grafika

• Intel Xe Architektura Graficzna (Gen 12)
• 1 x eDP 1.4, obsługuje maks. rozdzielczość do Full HD 60 Hz
• 1 x HDMI 2.1 TMDS kompatybilny, obsługuje HDCP 2.3 max. rozdzielczość to 4K 60Hz
• 1 x DisplayPort 1.4 z DSC (skompresowany), obsługa HDCP 2.3 o maks. rozdzielczość do 8K 60Hz / 5K 120Hz

Karta dźwiękowa

• 7.1 CH HD Audio (Realtek ALC897 Audio Codec)
• Nahimic Audio

Interfejs sieciowy

• Moduł Wi-Fi 6E 802.11ax
• Obsługuje standardy IEEE 802.11a/b/g/n/ac/ax
• Obsługa Dual-Band 2x2 z rozszerzoną obsługą pasma 6GHz
• 2 anteny obsługujące technologię różnorodności 2 (nadawanie) x 2 (odbiór)
• Obsługa Bluetooth 5.3 + Wysoka prędkość klasy II
• Supports MU-MIMO

Porty USB na tylnym panelu

6

Porty USB do wyprowadzenia z płyty

4

Liczba portów USB 3.0/USB 3.1 gen 1/USB 3.2 gen 1

2

Liczba portów USB 3.1/USB 3.1 gen 2/USB 3.2 gen 2

6

FireWire (IEEE 1394)

Nie

Port / Złącze COM (szeregowy)

Nie

Port / Złącze LPT (równoległy)

Nie

Złącza zewnętrzne

• 4 x USB 3.1,
• 2 x SMA,
• 1 x USB 2.0,
• 1 x Line Out (przód),
• 1 x MIC (przód),
• 2 x RJ-45,
• 1 x S/PDIF,
• 1 x DisplayPort,
• 1 x HDMI

Złącza dostępne na płycie

• 1 x USB 3.0,
• 1 x 4pin wentylator procesora chłodzenie cieczą,
• 1 x System panel (front),
• 2 x 4pin wentylator obudowy,
• 1 x 8pin 12V zasilanie,
• 1 x 24pin ATX zasilanie,
• 1 x USB 2.0/1.1,
• 1 x Adresowalna dioda LED

Bios

128Mb AMI UEFI Legal BIOS ze wsparciem GUI

Format płyty

mini ITX

Wymiary

17.0 x 17.0 cm

Akcesoria w zestawie

• Instrukcja Obsługi
• 1 x osłona I/O
• 2 x kable danych SATA
• 2 x anteny ASRock WiFi 2,4/5/6 GHz
• 2 x śrubki do gniazd M.2

Obsługiwane systemy operacyjne

• Windows 11,
• Windows 10

Oprogramowanie

Software

• ASRock Motherboard Utility (A-Tuning)
• ASRock Polychrome SYNC

UEFI

• ASRock EZ Mode
• ASRock Full HD UEFI
• ASRock My Favorites in UEFI
• Automatyczny Instalator Sterowników ASRock
• ASRock Funkcja Instant Flash
• ASRock Easy RAID Installer

Uwaga

CE+WEEE
